Циклон для пыли

Очистка от пыли циклоны

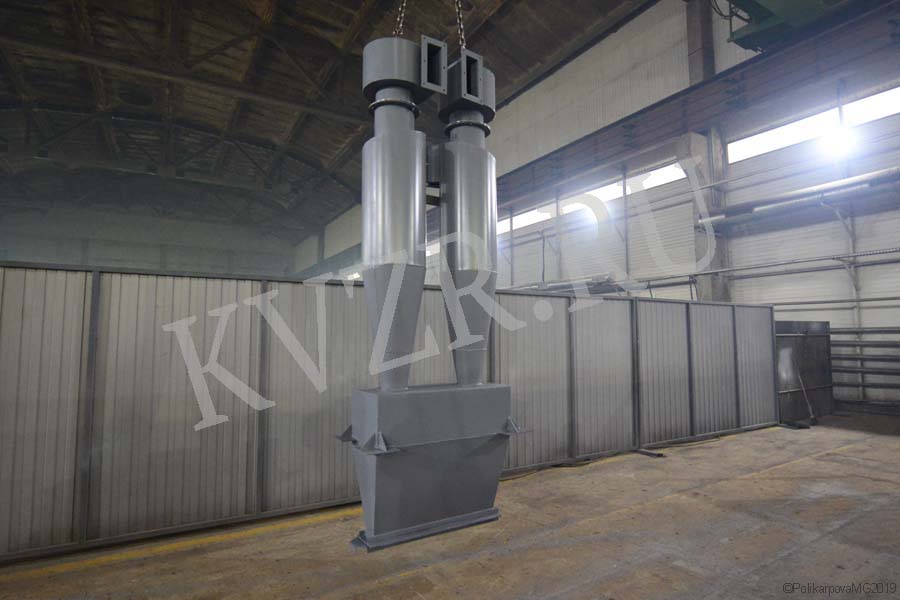

Циклон с бункером для пыли используется для очистки окружающей среды от загрязняющих взвешенных частиц. Аппарат для очистки воздуха от пыли, в основном, устанавливается в помещении. Пылевые частицы собираются пылеуловителем в специальных резервуарах. От особенности модели и характера дисперсного состава частиц зависит эффективность улавливания:

• для частиц с диаметром более 10 мкм - степень очистки газа может достигать до 99,5%;
• для частиц с диаметром менее 10 мкм - степень очистки газа не будет превышать более 85%.

Не рекомендуется применять циклоны для очистки газовоздушной среды с содержанием частиц склонных к кристаллизации, либо затвердеванию во время работы аппарата.

На нашем заводе вы можете ознакомиться и купить циклоны перейдя по ссылке в каталог продукции.

Принцип работы циклона для пыли

Очистка газов может осуществляться с помощью мокрых и сухих циклонов для сбора пыли. Принцип действия агрегатов заключается в следующем. Газовый поток вводится в аппарат через патрубок к внутренней поверхности корпуса и совершает вращательно-поступательное движение вдоль корпуса к конической части циклона для пыли. Под действием центробежной силы частицы пыли образуют на стенке аппарата пылевой слой, который вместе с частью газа через патрубок выхода пыли попадает в бункер для приема пыли.

Отделение частицы газа от пыли, попавшего в бункер, происходит при повороте газового потока в бункере на 180°. Освободившись от пыли, газовый поток образует вихрь и выходит, давая начало вихрю газа, покидающему циклон через выхлопную трубу. Для нормальной работы промышленного циклона для удаления пыли необходима герметичность бункера. Если бункер негерметичен, то из-за подсоса наружного воздуха происходит вынос пыли с потоком через выхлопную трубу.

Виды циклонов для удаления пыли

Цилиндрические циклоны

К цилиндрическим циклонам для очистки пыли относят циклоны типа ЦН-11, ЦН-15, ЦН-15У, ЦН-24. Отличительной особенностью этой группы аппаратов является наличие удлиненной цилиндрической части, наклон крышки и входного патрубка ( 11 ,15, 24 градуса) и одинаковое соотношение диаметра выхлопной трубы к диаметру циклона ( 0,59). Циклон ЦН-15У отличается меньшей высотой.

Цилиндрические циклоны для сбора пыли серии ЦН предназначены для улавливания сухой пыли аспирационных систем. Их рекомендуется использовать для предварительной очистки газов при начальной запыленности до 400 г/м 3 и устанавливать перед фильтрами.

Конические циклоны

К коническим циклонам улавливания пыли относятся циклоны типа СК-ЦН-34, СДК-ЦН-33. Они отличаются удлиненной конической частью, спиральным входным патрубком и малым отношением диаметров выхлопной трубы к корпусу циклонов (0,33; 0,34).

Конические циклоны пылеудаления серии СК, предназначенные для очистки газов от сажи, обладают повышенной эффективностью по сравнению с циклонами типа ЦН за счет большего гидравлического сопротивления. Входная концентрация сажи не должна превышать 50 г/м³.

Характеристики циклона для сбора пыли

• предназначен для очистки воздуха от пыли со средним размером частиц 10-20 мкм;
• избыточное давление газов, поступающих в циклон для пыли, не должно превышать 2500 Па;
• температура газов во избежание конденсации паров жидкости выбирается на 30-50 °С выше температуры точки росы, а по условиям прочности конструкции – не выше 400 °С;
• производительность циклона зависит от его диаметра, увеличиваясь с ростом последнего.

Допускаемая запыленность очищаемых газов от диаметра циклона

Подбор циклона для улавливания пыли

Для правильного расчета эффективности и производительности циклона для пыли нужно иметь следующие данные:

• дисперсный и фракционный состав пыли;
• плотность взвешенных частиц;
• аэродинамическое сопротивление;
• температурный режим окружающей среды;
• размер взвешенных частиц пыли;
• уровень влажности пыли и пр.
