Паровые котлы КП предназначены для получения насыщенного пара температурой не более 170 °С и давлением не более 0,8 (8,0) МПа (кгс/cм²) на технологические процессы в животноводстве, птицеводстве (тепловая обработка кормов, пастеризация молока и т. п.) и для других тепловых нужд в хозяйстве. Их используют также строительные организации, воинские части, мясокомбинаты, консервные заводы, автоколонны, ДСУ, хлебозаводы, мелькомбинаты, маслосырзаводы, птицефабрики, свинокомплексы, в нефтегазовой промышленности.

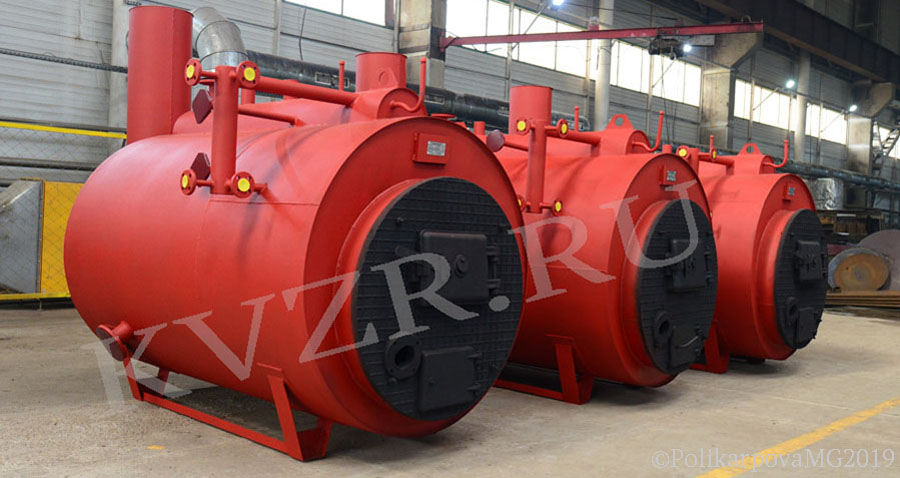

Паровые котлы

Паровые котлы

 Цены на паровые котлы ПРАЙС-ЛИСТ

Типы паровых котлов производства ООО Котельный завод "РЭП"

Есть три типа параметрров в зависимости от которых происходит подразделение паровых котлов:

мощность парового котла:

  • 300 кг пара в час;
  • 500 кг пара в час;
  • 700 кг пара в час;
  • 1000 кг пара в час.

температура пара и давление парового котла:

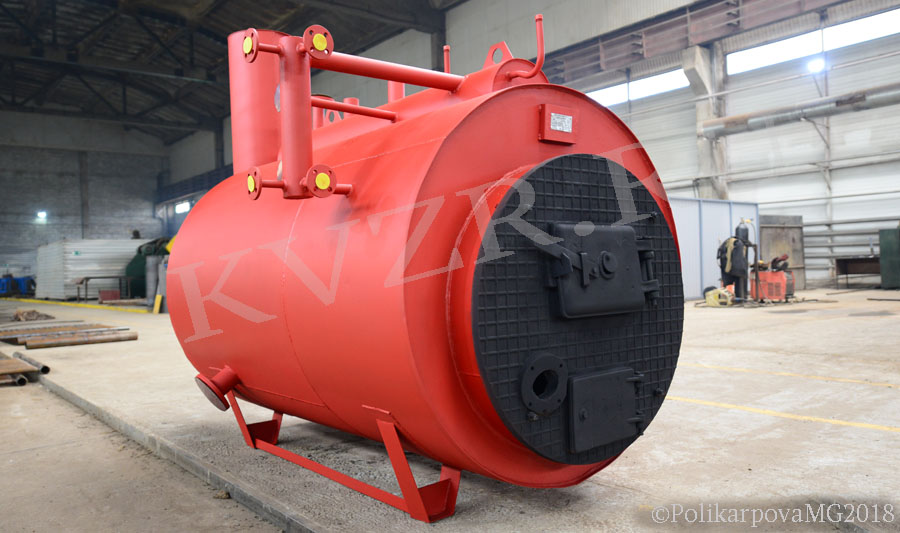

Паровой котел КП

вид топлива:



Газовый паровой котел

Работа паровых котлов

В принцип работы промышленных паровых котлов положен теплообмен между дымовыми газами и водой. Топливо сгорает в топочной части котла, окруженной водяной охлаждаемой рубашкой. Дымовые газы проходят через трубный пучок и выходят в верхней части котла.

Трубный пучок соединяет верхнюю и нижнюю часть водяной рубашки котла, пар образуется при испарении нагреваемой воды и собирается в верхней части котла, над которой выполнена паросборная камера, далее через паропровод направляется потребителю на технологические нужды.

Безопасная эксплуатация паровых котлов обеспечивается автоматикой и устройством самих котлов.

Устройство паровых котлов

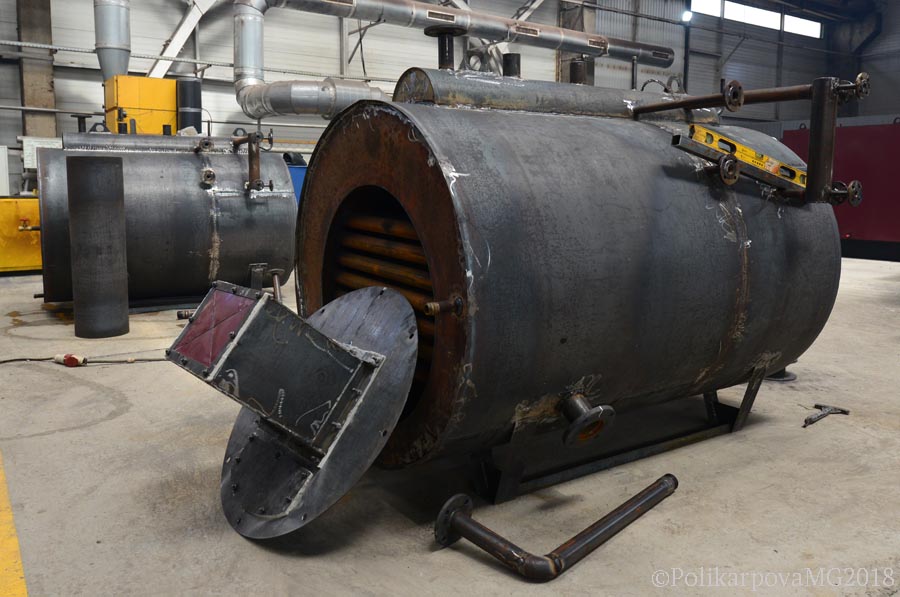

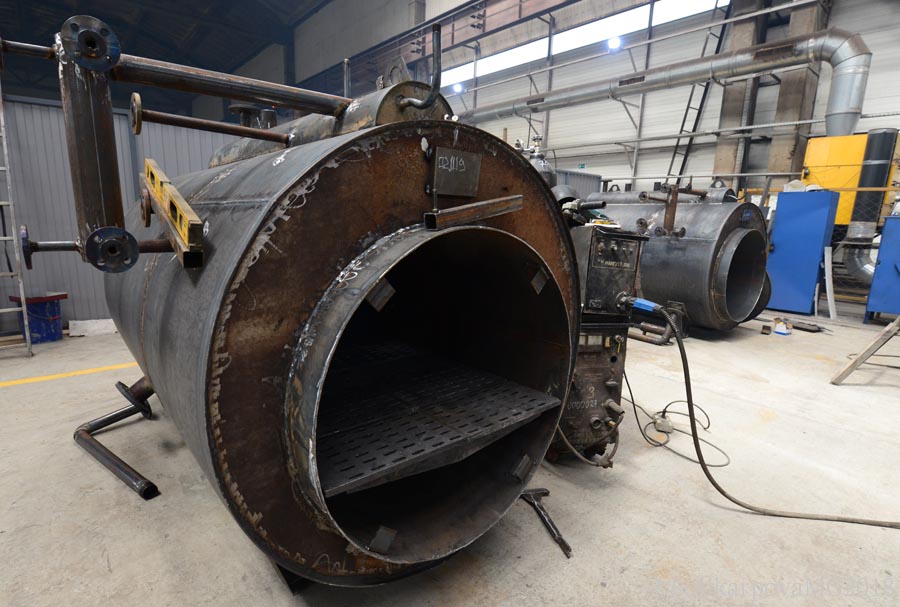

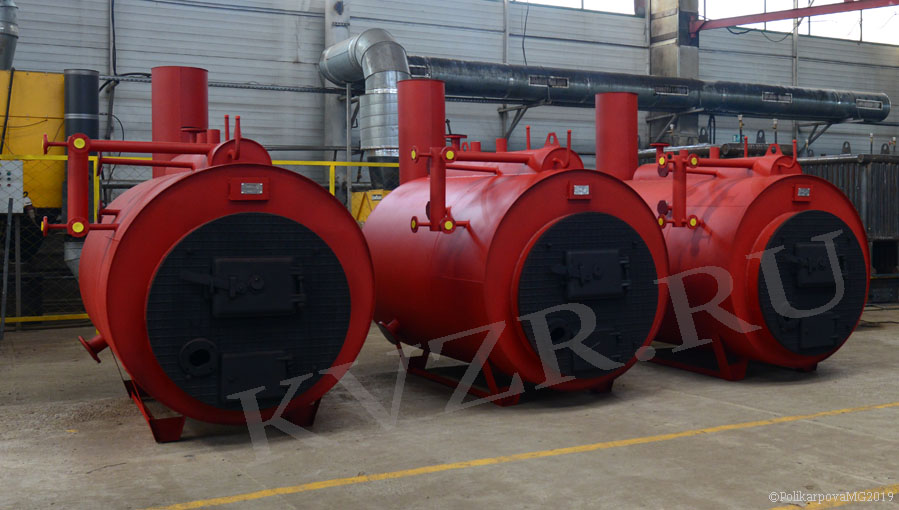

Промышленные паровые котлы КП представляют собой одножаровую горизонтальную конструкцию и состоят из двух цилиндров разного диаметра, вставленных один в другой и соединенных между собой фланцами и паросборником. В передней части жаровой трубы размещена топка, а в задней части - конвективный пучок труб.



Устройство паровых котлов

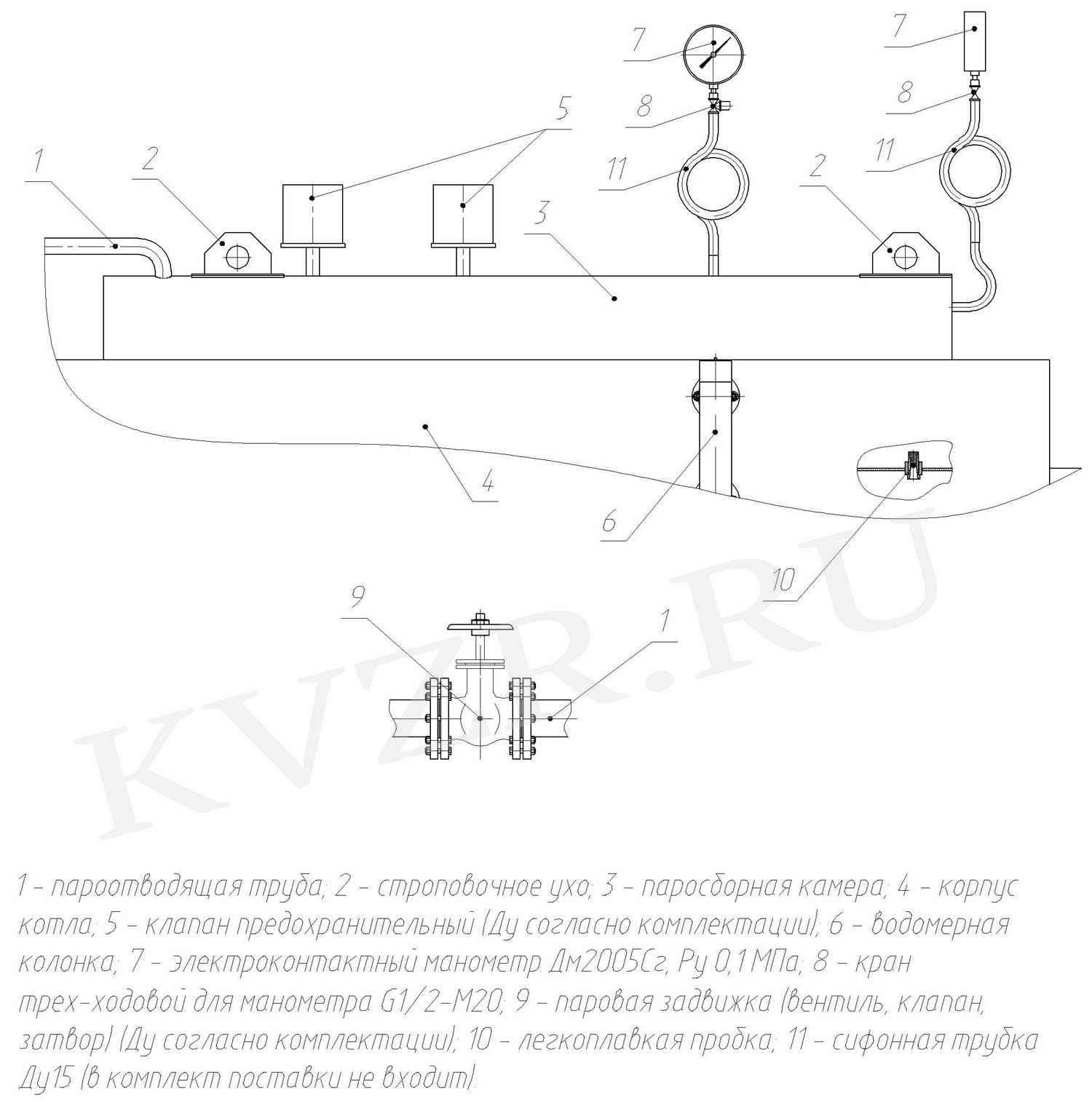

В верхней части котла приварен паросборник, представляющий собой полуцилиндр. На паросборной камере устанавливаются не менее двух предохранительных клапанов. На паросборной камере имеются штуцеры для установки электроконтактных манометров.

К фронтовой стороне паровых котлов крепится чугунная фронтовая плита, имеющая крепление для установки вентилятора, который служит для принудительной подачи воздуха в подколосниковое пространство и форсирования процесса горения, либо плита с отверстием и креплением для установки горелки и сжигания газового или жидкого топлива.

Устройство паровых котлов

На задней крышке котла в основании дымовой трубы выполнен предохранительный взрывной клапан. Образующиеся в топочной камере продукты сгорания проходят конвективный пучок труб и выводятся через трубу дымовую, установленную на корпусе в хвостовой части котла.

Устройство паровых котлов

Промышленный паровой котел запитывается водой через штуцер. Подпитка ведется из питательного бака через электронасос, соединительную арматуру. На трубопроводе подпитки водой должно быть установлено запорное устройство и обратный клапан. Запорное устройство должно располагаться между котлом и обратным клапаном. Для подпитки устанавливается не менее двух насосов с электроприводом. На стороне нагнетания каждого центробежного насоса до запорного органа должен быть установлен обратный клапан. На трубопроводе выдачи пара, в непосредственной близости от котла, устанавливается запорное устройство. На котле имеются продувочные штуцера предназначенные для удаления шлама, образующегося в результате работы котла, периодической продувки котловой воды и для спуска воды в случае необходимости. Штуцер Ду15 предназначен для продувки водомерной колонки. Штуцера Ду10 предназначены для продувки указателей уровня.

Схема парового котла

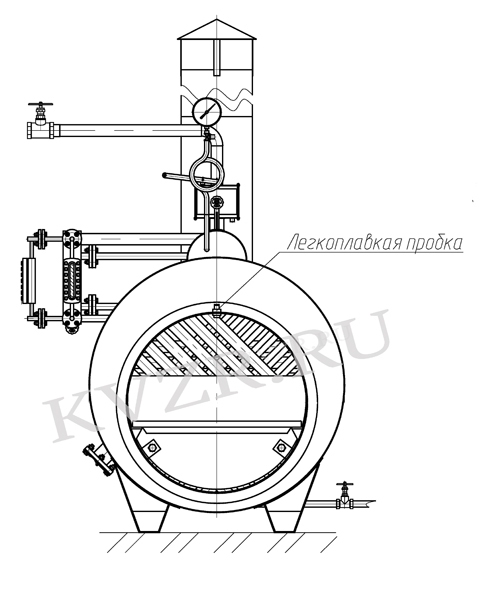

В передней части жаровой трубы в верхней части установлена легкоплавкая пробка – предохранительное устройство прямого действия. В случае повышения температуры она расплавляется, вода через отверстие поступает в топку, пламя в топке затухает, а в котле понижается давление пара. Такая конструкция обеспечивает безопасность жаротрубного котла. На боковой части корпуса устанавливается датчик уровней воды, связанный с паровым и водным пространством котла соединительными трубками.

Паровой котел устройство

На боковой части корпуса устанавливается соединительная труба (колонка), служащая для установки двух указателей уровня, и связанная с паровым и водным пространством котла соединительными трубками не менее Ду25. На боковой части внизу корпуса имеется ревизия с крышкой для периодического осмотра состояния поверхностей нагрева со стороны водяного объема

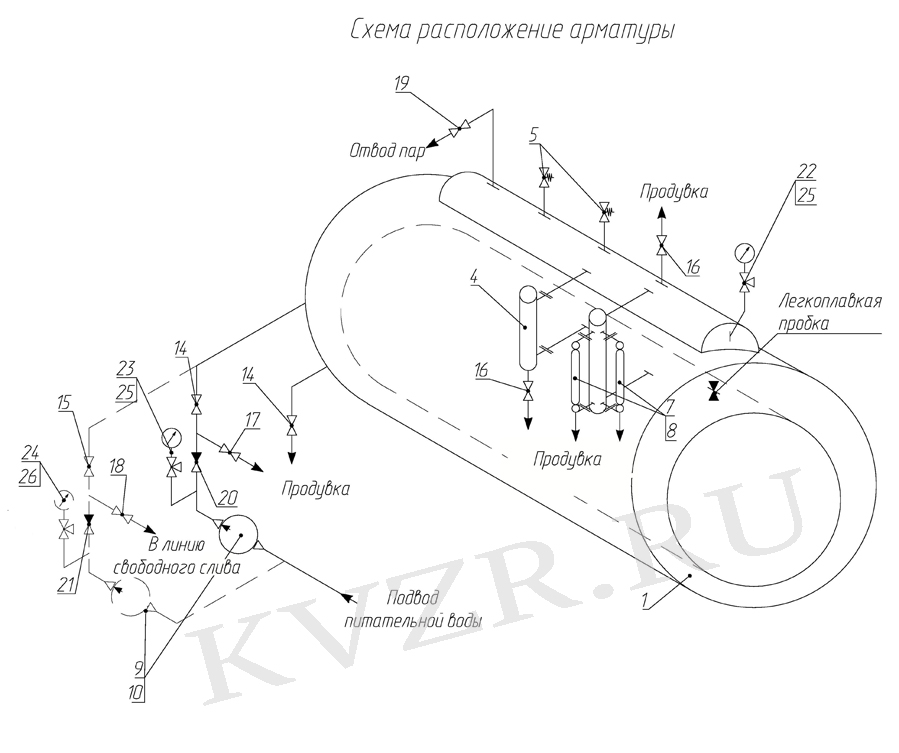

Схема подключения парового котла

Схема подключения котла



  • 1 Паровой котел КП
  • 4 Датчик уровня воды
  • 5  Предохранительный клапан КПС-0,5
  • 7 Указатель уровня
  • 8 Комплект запорных устройств указателя уровня 12Б2бк
  • 9 Насос питательный
  • 10 Комплект соединительной арматуры
  • 13 Магнитный активатор ПМУ
  • 14, 15  Вентиль латунный Ду 25 Ру 16 МПа
  • 16 Вентиль латунный Ду 15 Ру 16 МПа
  • 17, 18 Вентиль латунный Ду 20 Ру 16 МПа
  • 1. Вентиль чугунный Ду 50 Ру 16 МПа
  • 20, 21 Клапан обратный латунный Ду 25 Ру 2,5 МПа
  • 22. Манометр электроконтактный Ру 0,1 МПа
  • 2. Манометр Ру 0,6 МПа
  • 24,25 Манометр Ру 0,6 МПа
  • 25,26 Кран трехходовой Ду 15 Ру 1,6 МПа

Автоматика паровых котлов

Безопасная эксплуатация парового котла и его вспомогательного оборудования обеспечивается автоматикой - это щит управления и контрольно-измерительные приборы, сигнализирующие об отклонении регулируемых параметров котлоагрегата и его неисправности.

Автоматика паровых котлов изготавливается в соответствии с требованиями

  • ТУ 27.12.31-009-14722122-2017,
  • ГОСТ Р 51321.1-2007,
  • ГОСТ 30804.6.4-2013,
  • ГОСТ Р 51318.11-2006,
  • ПУЭ, ПТЭЭП,
  • ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
  • ТР ТС 004/2011 «О безопасности низковольтного оборудования»

Автоматика предназначена для предупреждения аварийной обстановки при работе парового котла с помощью световой и звуковой сигнализации, а также автоматического управления горелочным устройством и ручным и автоматического управления питательным насосом. В автоматическом режиме работы котла происходит периодическое включение питательного насоса при смене уровня воды в котле от «верхнего» до «нижнего». Функциональные возможности автоматики позволяют произвести ручной пуск и автоматическую остановку котла, а так же автоматическое регулирование питания водой, автоматическое регулирование соотношения подачи топлива и воздуха в топочные устройства при переключении с "малого" на "большой" огонь.

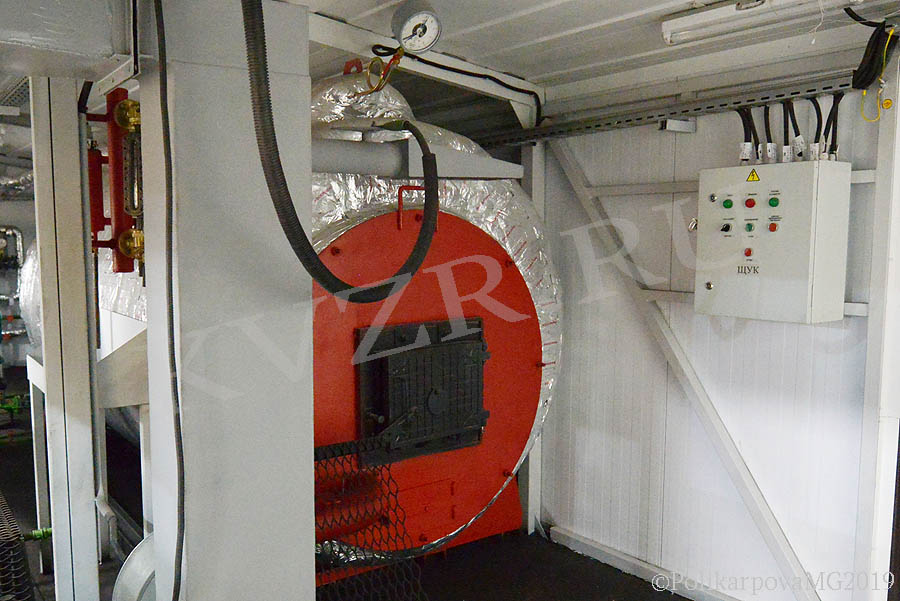

Автоматика парового котла

Аварийная остановка котла с индикацией причины аварии и подачей звукового сигнала производится при: понижении уровня воды в котле ниже критического уровня; повышении уровня воды в котле выше критического уровня; повышении давления пара в котле; повышении или понижении давления газообразного топлива перед горелками; понижении давления жидкого топлива перед горелками за регулирующим органом; повышения давления в топке; понижении давления воздуха перед горелками; погасании факелов горелок;  исчезновении напряжения в цепях защиты; неисправности цепей защиты. Автоматика парового котла не позволяет пуск котла при выходе за пределы аварийных параметров.

Оборудование паровых котлов (комплект поставки)

В моделях котлов для сжигания твердого топлива устанавливается неподвижная колосниковая решетка, в газовых и жидкотопливных моделях паровых котлов устанавливаются импортные горелки фирм Ecoflam и UNIGAS.

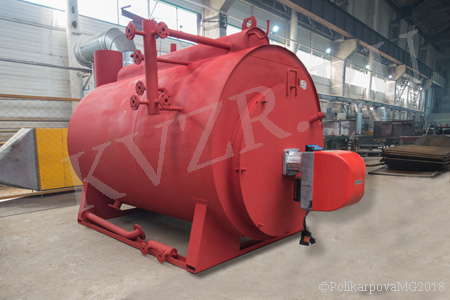

Газовый паровой котел в комплекте

Паровые котлы комплектуются:

  • Котельный блок парового котла - 1 шт
  • Вентилятор - 1 шт (для твердотопливного котла)
  • Чугунные колосники – комплект (для твердотопливного котла)
  • Клапан предохранительный - 2 шт
  • Манометр МП100 16,0 кгс/см2 с трехходовым краном - 1 шт
  • Манометр ДМ2005Сг (ТМ-610.05) 16,0 кгссм2 с трехходовым краном - 1 шт
  • Вентили дренажные и продувочные - 1 комплект
  • Клапан обратный 16кч9п Ду 32 Ру 25 - 1 шт
  • Указатель уровня с запорными устройствами- 2 комплекта
  • Дымовая труба котла секционная- 1 комплект
  • Автоматика парового котла – 1 комплект

Питательный насос для парового котла поставляется отдельно.

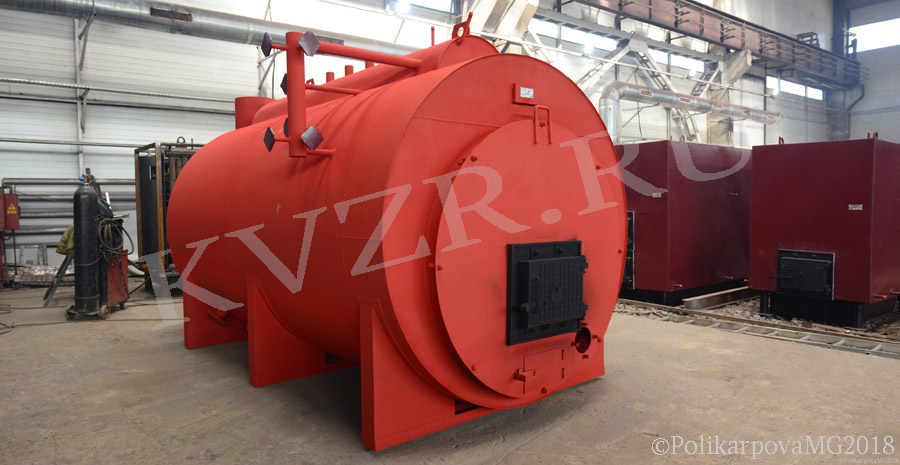

Паровой котел в комплекте

Монтаж паровых котлов

Паровые котлы КП поставляются блоками максимальной заводской готовности.

Размещение и монтаж котлов в котельной должно производиться в соответствии с
  • проектом, выполненнным специализированной эксплуатацией
  • СП 89.13330. 2012 «Котельные установки. Актуализированная редакция СНиП II-35-76»,
  • «Правил технической эксплуатации тепловых энергоустановок»
  • «Правил устройства и безопасной эксплуатации паровых котлов с давлением пара не более 0,07 МПа (0,7 кгс/см2), водогрейных котлов и водоподогревателей с температурой нагрева воды не выше 388 К (115 С)».

Монтаж котлов должен производиться монтажной организацией имеющей допуск на выполнение данного вида работ и располагающей технологическими средствами, необходимыми для качественного проведения работ.

Фундамент выполняется в виде бетонной подушки. Нагрузка на фундамент принимается по снаряженной массе котла.

Смонтированный котел подсоединяется по воде, пару, воздуху и газам, топливу. Производится монтаж запорной арматуры на подводящем и отводящих трубопроводах, на дренажах, предохранительные устройства (предохранительные клапана) и измерительные приборы, устанавливается тепловая изоляция на блок котла и тубопроводы.

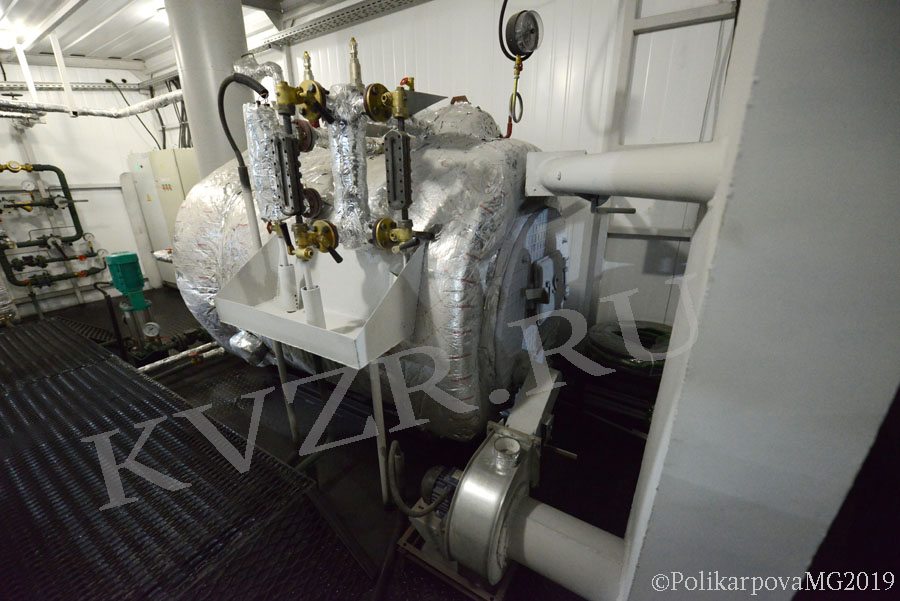

Монтаж парового котла

Если устанавливается газовый паровой котел, то на фронтовой плите монтируется горелка.

Предохранительные клапана парового котла устанавливаются на корпус котла. Перед установкой клапанов производится их ревизия. Выброс среды при срабатывании предохранительных клапанов должен осуществляться в безопасную зону, отвод конденсата из кожухов клапанов должен осуществляется в дренажную камеру, отводные трубы от предохранительных клапанов выполняются из труб диаметром согласно присоединительных размеров клапанов. Установка запорных органов между защищаемым объектом и клапаном предохранительным, а также на линиях дренажа не допускается.

Топливопровод газового и жидкотопливного котла монтируется согласно проекта котельной.

Монтаж парового котла

Производится подключение автоматики котла.

Гидравлическое испытание котла производится давлением не более 1,5 Рраб, но не менее 0,2МПа. Составляется акт гидравлического испытания в двух экземплярах

Помещения котельной должны быть обеспечены достаточным естественным светом, а в ночное время – электрическим освещением.

Помещения котельной должны иметь систему вентиляции. Расчетный воздухообмен в котельных должен определяться с учетом тепловыделений от трубопроводов и оборудования, а также расхода воздуха, необходимого для горения, при заборе его из помещения. Вентиляция должна обеспечивать не менее трехкратного воздухообмена в котельном зале.

В котельных должны устанавливаться датчики загазованности для осуществления контроля и передачи сигнала на щит сигнализации или диспетчерский пункт при достижении загазованности помещения 10 % нижнего предела взрываемости природного газа и при достижении концентрации в помещении котельной 20 мг/м3 угарного газа.

Для перевода парового котла КП в водогрейный режим достаточно изменить схему подключения котла.

Подключение паровых котлов

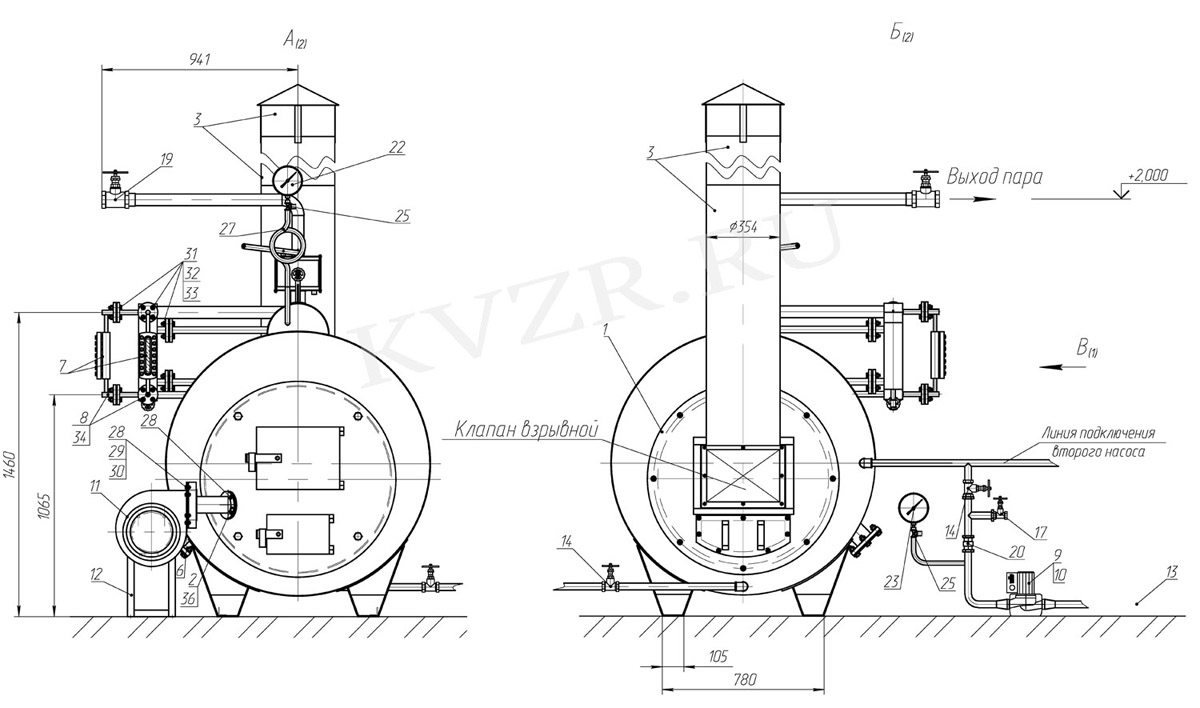

Монтаж парового котла

  • 1 Паровой котел КП
  • 2 Воздуховод
  • 3 Труба дымовая
  • 4 Датчик уровня воды
  • 5  Предохранительный клапан КПС-0,5
  • 7 Указатель уровня
  • 8 Комплект запорных устройств указателя уровня 12Б2бк
  • 9 Насос питательный
  • 10 Комплект соединительной арматуры
  • 11 Вентилятор поддува
  • 13 Магнитный активатор ПМУ
  • 14, 15  Вентиль латунный Ду 25 Ру 16 МПа
  • 16 Вентиль латунный Ду 15 Ру 16 МПа
  • 17, 18 Вентиль латунный Ду 20 Ру 16 МПа
  • 19 Вентиль чугунный Ду 50 Ру 16 МПа
  • 20, 21 Клапан обратный латунный Ду 25 Ру 2,5 МПа
  • 22. Манометр электроконтактный Ру 0,1 МПа
  • 23. Манометр Ру 0,6 МПа
  • 24,25 Манометр Ру 0,6 МПа
  • 25, 26 Кран трехходовой Ду 15 Ру 1,6 Мпа
  • 27 Сифонная трубка
  • 37,38 Насос питательный

Безопасная эксплуатация паровых котлов

Для обеспечения безопасной эксплуатации паровх котлов необходимо соблюдение следующего:

  • монтаж и наладка котельной должен быть выполенен на основании проекта, выполенного специализированной организацией.

При монтаже и эксплуатации котла должны выполнятся требования документов:

  • СП 89.13330. 2012 «Котельные установки. Актуализированная редакция СНиП II-35-76»,
  • «Правил технической эксплуатации тепловых энергоустановок»
  • «Правил устройства и безопасной эксплуатации паровых котлов с давлением пара не более 0,07 МПа (0,7 кгс/см2), водогрейных котлов и водоподогревателей с температурой нагрева воды не выше 388 К (115 С)».

Применение паровых котлов КП

Паровые котлы серии  КП и Е производительностью 300, 500, 700, 1000 кг пара в час применяются в различных отраслях промышленности.

Паровые котлы

В пищевой промышленности:
    • При переработке молока для стерилизации молока. варки творожной массы, сгущенного молока для очистки и стерилизации технологического оборудования молокозаводов;
    • В хлебопекарной промышленности для расстойки теста, придания бараночным изделиям глазурованной поверхности;
    • При переработке мяса для дефростации мяса, варки колбасных изделий;
    • В кондитерской промышленности для варки различных кондитерских масс в варочных котлах (халва, козинаки, помадка, мармелад);
    • В консервной промышленности при термообработке консервов и их вакуумной укупорке. А также при приготовлении кетчупа и майонеза, при производстве прохладительных напитков соков, вина, стерилизации пивных кегелей.
В сельскохозяйственном производстве:
      • Для пропарке кормов и изготовлении гранулированных комбикормов;
      • Приготовления субстрата для выращивания грибов;
      • В птицеводстве для удаления пуха и пера с забитой птицы.
В медицине:
      • Для стерилизации инструмента и спецодежды.
В табачной промышленности:
      • Для создания необходимой влажности в производственных помещениях.
В деревообрабатывающей промышленности:
      • Для сушильных камер для сушки пиломатериалов;
      • Для создания влажности при сушке ценных пород древесины (дуб, бук и др.).
В легкой промышленности:
      • Для придания формы трикотажным изделиям глажке и глажке швейных изделий.
В целлюлозно-бумажной промышленности:
      • При производстве бумаги для подогрева сушильных барабанов (туалетная и фильтровальная бумага производстве гофротары).
В производстве строительных материалов и строительстве:
      • На заводах ЖБИ для пропарки изделий из железобетона (плит, тротуарной плитки) в пропарочных камерах;
      • На растворно-бетонных узлах и заводах по производству товарного бетона для прогрева инертных материалов;
      • На строительных площадках для удаления снега и льда с поверхностей и арматуры под заливку бетона в зимний период, подогрева битума;
      • При производстве пенополистирола;
      • Для производства бетона;

Паровой котел для бетона

В топливном хозяйстве:
    • При разгрузке мазута и других густых ГСМ для их разогрева и пропарке емкостей.

Купить паровые котлы

Для того чтобы купить паровые котлы вы можете направить заявку в отделе сбыта по телефону (38-52) 29-97-41 (42) либо оформить заявку он-лайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранной вами модели и рассчитают стоимость доставки до вашего региона и населенного пункта.

Подобрать паровой котел по мощности

Для предприятий, на которых уже налажено производство и отработана технология, мощность котла, который необходимо купить выбирается по проекту, выполненному проектной организацией. Если у вас еще отсутствует проект, и вы хотите купить промышленный паровой котел для вновь создаваемого производства, то вам помогут специалисты нашего предприятия, после ответов на следующие вопросы.
  1. Топливо на котором будет работать паровой котел.
  2. Тип обрабатываемого материала – песок, зерно, молоко, бетон, мазут, древесина, корма, стекло и подобное. (По виду материала на основе справочных данных определяются – теплоемкость и плотность материла. Эти характеристики необходимы для определения времени нагрева до нужной температуры).
  3. Объем и (или) масса единовременно обрабатываемого материала.
  4. Температура, до которой требуется нагревать материалы. ( Если вам нужен пар для пастеризации молока, то это 100-110 °С, а если необходимо нагревать высококачественный пенобетон, то уже 140 °С).
  5. Время, в течении которого материал, должен находится под воздействием данной температуры.
  6. Если в соответствии с технологией требуется выделить несколько этапов нагрева по времени и температуре, или важно время нагрева (быстрый нагрев или постепенный) то это необходимо отметить тоже.
  7. Камера, в которой производится нагрев материала. (В пищевой промышленности это промышленные заводские камеры и автоклавы, но в строительной сфере, например для обработки песка- это могут быть даже временные помещения, устроенные из брезента или полиэтилена.)
  8. Расположение камеры внутри здания или на улице.
  9. Если камера уличного расположения, то важно работает она круглогодично или только в теплое время года.
  10. Для уличных камер важно указать минимальную температуру наружного воздуха, при которой будет производится обработка материала.

Здесь вы можете скачать опросный лист для подбора парового котла. По заполненным вами данным мы сможем оперативно подобрать котел по паропроизводительности

География поставки товара

поставляется в следующие регионы и города России и Казахстана.

Показать города доставки

Магнитный активатор Магнитный активатор
Количество: 1 штука
Вентиль Ду 15 Вентиль Ду 15
Количество: 1 штука
Вентиль Ду 25 Вентиль Ду 25
Количество: 1 штука
Затвор Ду 80 Затвор Ду 80
Количество: 1 штука
Кран Ду 15 Кран Ду 15
Количество: 1 штука
Манометр ДМ2005Сг 10,0 кгссм2 Манометр ДМ2005Сг 10,0 кгссм2
Количество: 1 штука
Термометр ТТЖО Термометр ТТЖО
Количество: 1 штука
Оправа ОПТ Оправа ОПТ
Количество: 1 штука
В избранное
Сравнить
Дверка чугунная устанавливается на твердотопливном котле КВ-300
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
В избранное
Сравнить
Колосники чугунные 1100*210 применяются в слоевых топках твердотопливных водогрейных и паровых котлов. Чтобы поддерживать в топке устойчивый слой горящего топлива, дров, угля или брикетов, из колосников собираются колосниковые решетки.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Позвоните мне
Жду звонка
Отправляя свои личные вы даёте согласие на их обработку согласно Федеральному закону №152-ФЗ «О персональных данных» от 27.07.2006 г.
Хочу скидку

Вы можете получить скидку на товар, чтобы узнать подробно, оставьте ваш номер телефона, и наш менеджер свяжется с вами в ближайшее время.

Жду звонка
Отправляя свои личные вы даёте согласие на их обработку согласно Федеральному закону №152-ФЗ «О персональных данных» от 27.07.2006 г.
Написать нам
Жду звонка
Отправляя свои личные вы даёте согласие на их обработку согласно Федеральному закону №152-ФЗ «О персональных данных» от 27.07.2006 г.
Искать в
Искать
