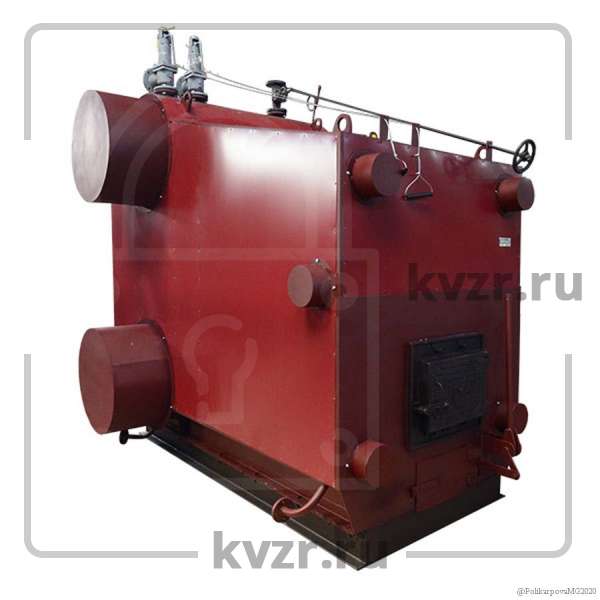

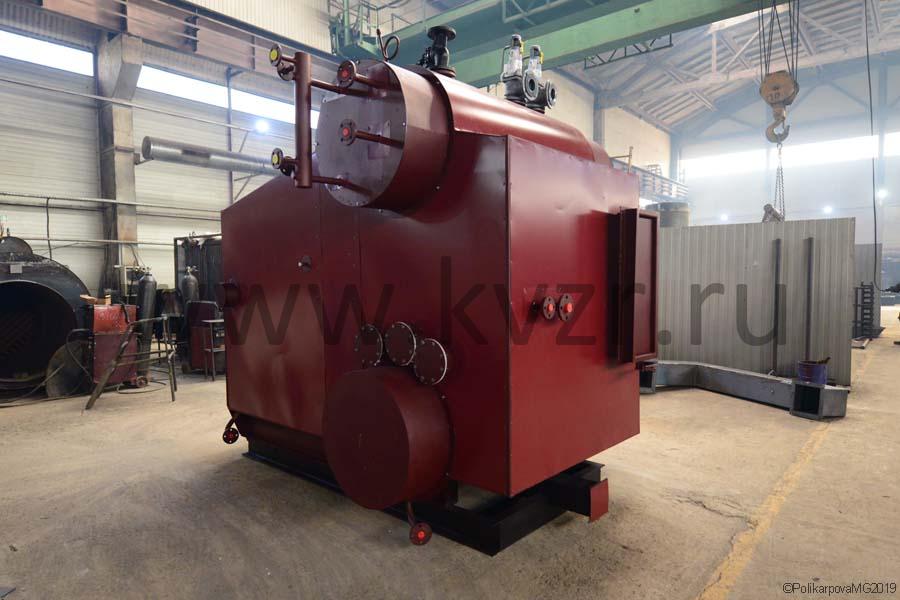

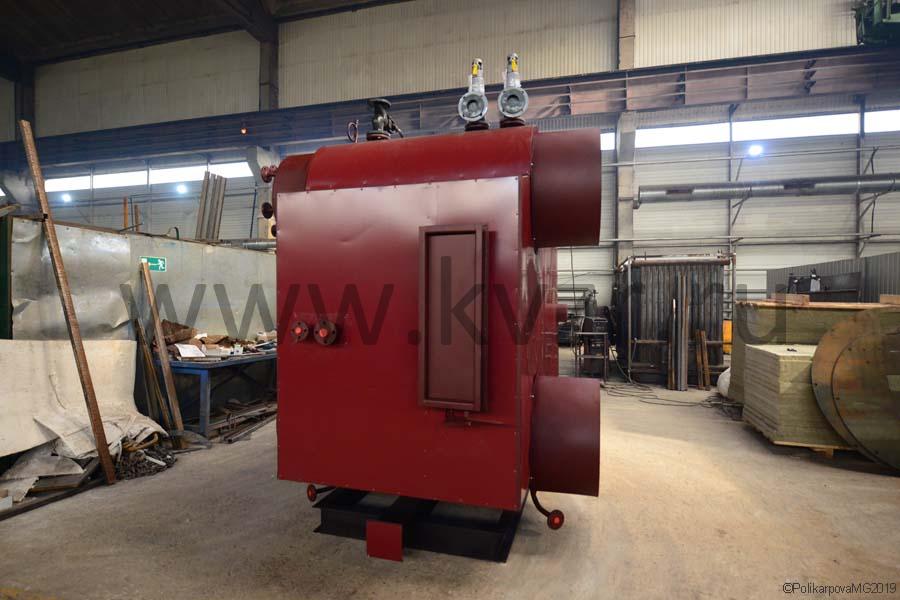

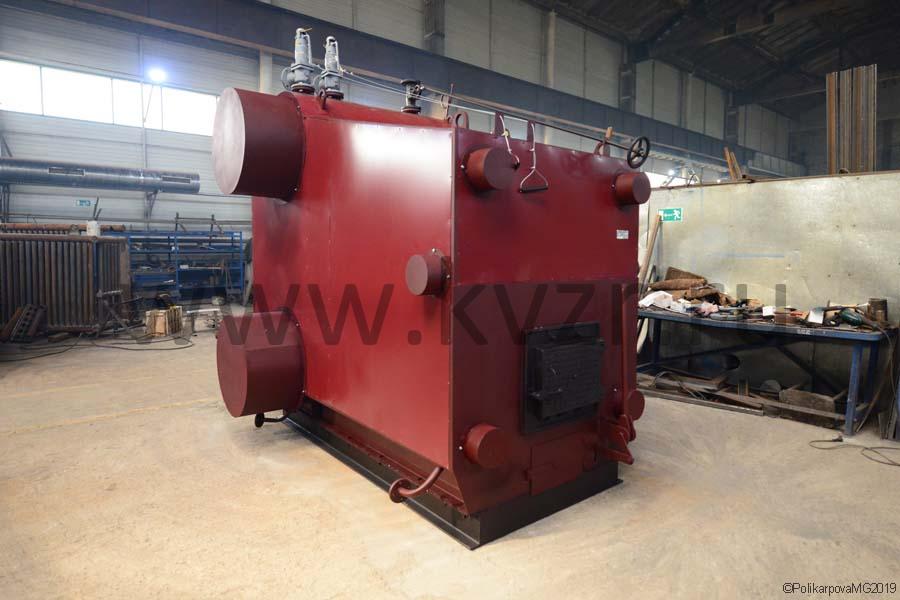

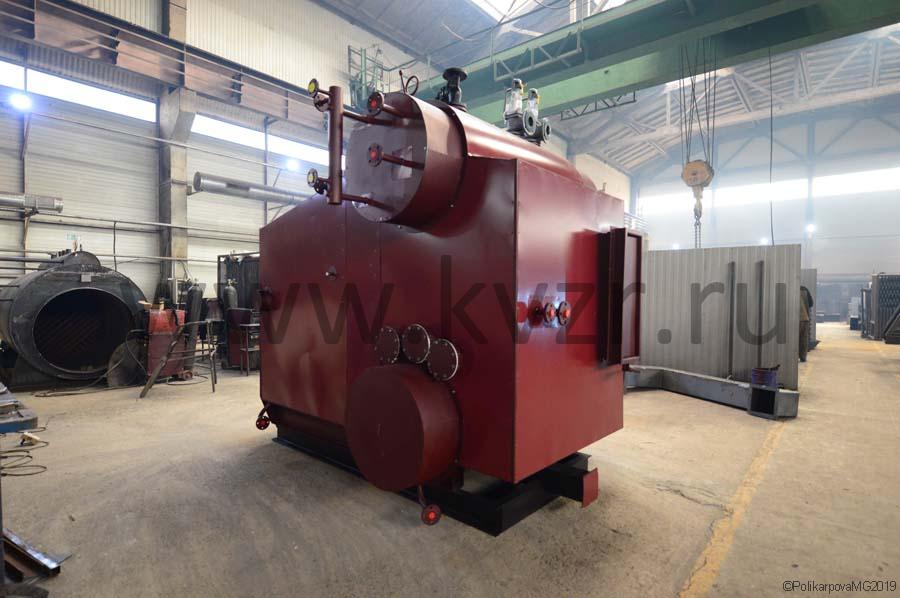

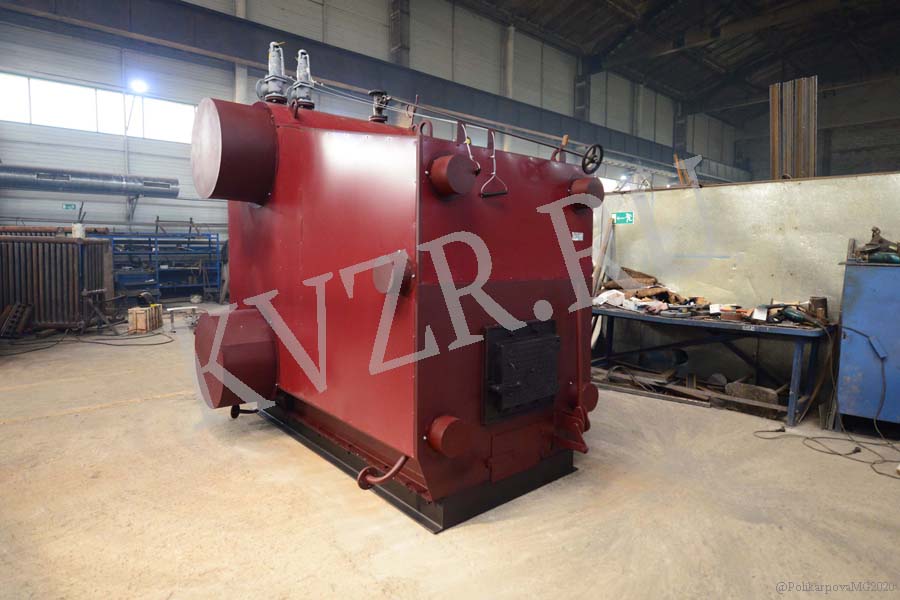

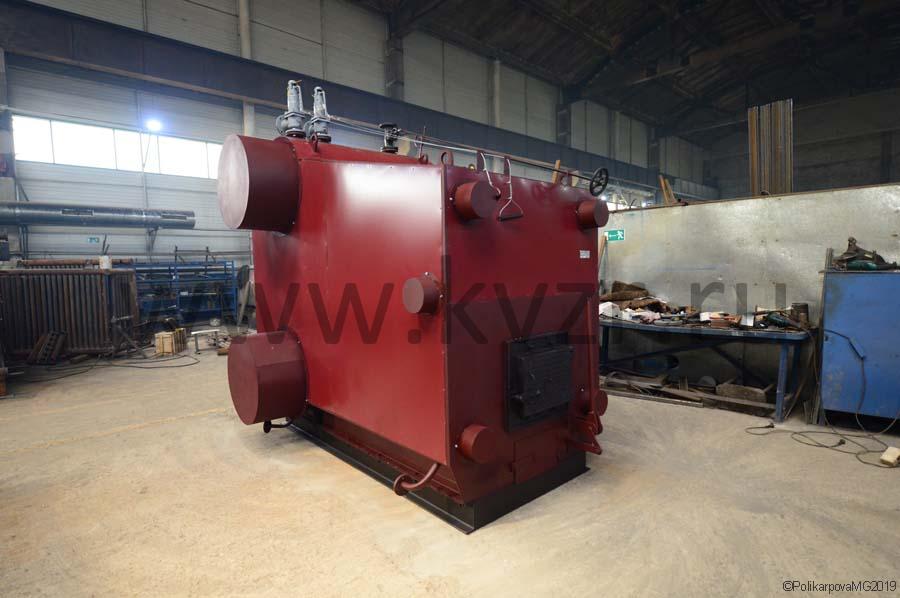

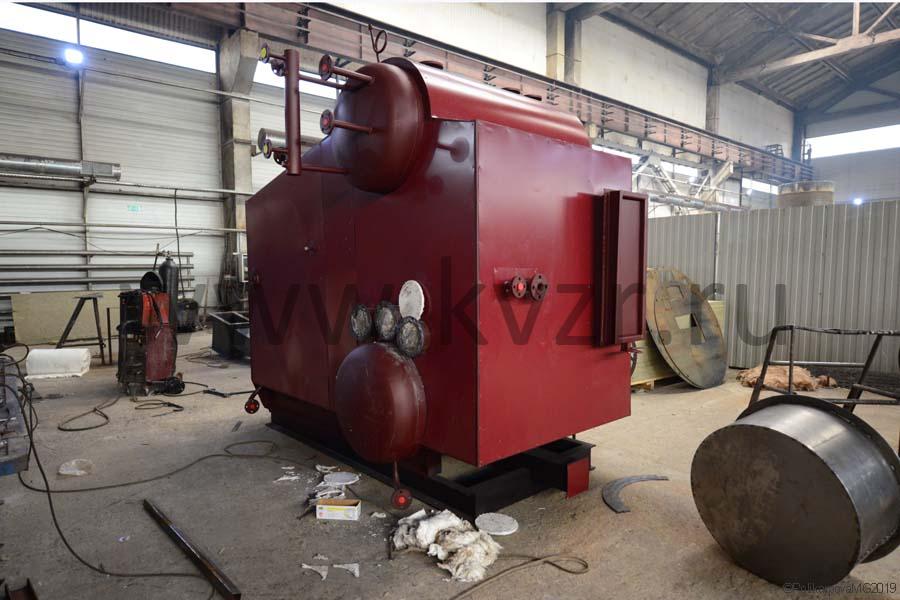

Котел Е 1/9
Промышленный паровой барабанный котел Е 1/9, производительность 1 т пара в час, температура пара не более 170 С°, давление пара 0.9 МПа, топливо: уголь.
В наличии на складе: CITY_USER.
Цена за Котел Е 1/9:
1 620 000p Купить
Купить в один клик Купить
Получить скидку
у менеджера
Удобно оплатьть
Мы работаем со многими платежными системами - удобно оплачивать котельное оборудование
Удобная доставка
Мы доставим нашу продукцию в любую точку РФ
География поставки
CITY_USER
Посетите наш
youtube канал

Паровой барабанный котел

Паровой котел Е 1-9 барабанного типа, производительность 1 т пара в час, температура пара не более 170 С°, давление пара 0.9 МПа (9 кгс/см², тепловая мощность 0.74 МВт (740 КВт), топливо - уголь. Применяется для технологических целей в производстве.

Технические характеристики.

Тип Котел КП (Е)
Марка Паровой котел Е 1,0-0,9 Р
Температура уходящих газов, °C 180
КПД, не менее, % 81
Тепловая мощность, кВт 740
Производительность, кг/ч 1000
Температура пара, не более, °C 170
Давление рабочей среды, МПа (кгс/cм²) 0.8 (8.0)
Вид топлива Уголь
Низшая теплота сгорания топлива, кКал/кг 5230
Тяга Естественная
Диапазон регулирования теплопроизводительности, % 40-100
Масса, не более, т 5100
Габаритные размеры, длина*ширина*высота, мм 4250*2390*2600

Уточните информацию у менеджеров нашей фирмы

Уточните информацию у менеджеров нашей фирмы

Паровой котел Е 1-9 – технические характеристики:

Котел Е 1 9

  • паропроизводительность 1 т пара в час;
  • максимальная температура пара 170 градусов;
  • давление пара 0.9 МПа, 9 кгс/см2;
  • тепловая мощность 0. 74 МВт, 740 КВт;
  • топливо – каменный и бурый уголь;
  • тип котла барабанный.

Цена на паровой котел Е 1-9 зависит от комплектации, обратите внимание на комплектацию нашего завода!

Комплект поставки котла нашего производства:

  • Котельный блок Е1-9 - 1 шт;
  • Предохранительный клапан парового котла 17с28нж Ду 50 - 2 шт;
  • Вентилятор ВЦ 14-46 №2,5 с дв. 0,55/1500 - 1 шт;
  • Вентиль 15Б1П Ду 25 Ру 16 - 1 шт;
  • Указатель уровня 12кч11бк №6 - 2 шт;
  • Запорное устройство указателя уровня 12б2бк Ду 20 - 2 шт;
  • Вентиль чугунный фланцевый 15кч16п1 Д50 Ру25 - 1 шт;
  • Клапан обратный муфтовый Ду 20 - 1 шт;
  • Клапан запорный фланцевый Ду 32 Ру 25 - 1 шт;
  • Кран трехходовой 11б38бк2 Ду 15 (под манометр, пар) - 2 шт;
  • Манометр ДМ2005Сг - 1 шт;
  • Манометр МП100 - 1 шт;
  • Трубка сифонная (Перкинса) прямая - 2 шт.

Дополнительно для подключения Е 1/9 вам потребуются

  • Насос питательный CR 1-23 A-A-A-E-HQQE - 2 шт;
  • Щит управления котлом - 1 шт;
  • Водоподготовка (подбирается на основании технического анализа воды).

Паровые котлы Е 1-9 Р на твердом топливе комплектуются

  • Дымосос ДН 3,5 с двигателем 3.0 кВт при работе без золоуловителя;
  • Дымосос ДН 6.3 с двигателем 5.5 кВт при работе с золоуловителем;
  • Золоуловитель ЗУ-0.8 (по желанию).

Паровые котлы Е 1-9 Г газовые комплектуются

  • Газовая горелка “CIB UNIGAS S. p. A.” P65 M-.AB.S.RU.A.7.40;
  • или комбинированная горелка Газ-Дизель “CIB UNIGAS S. p. A.” HP60 MG-AB.S.RU.A.7.40.

Паровые котлы Е 1-9 М на мазуте комплектуются

  • Газовая горелка “CIB UNIGAS S. p. A.” P65 M-.AB.S.RU.A.7.40;
  • или комбинированная горелка Газ-Дизель “CIB UNIGAS S. p. A.” HP60 MG-AB.S.RU.A.7.40;
  • или горелкой РГМГ-1 с дымососом ДН 3,5.

Котел Е1-9 технические характеристики и устройство

Технические характеристики для модели Паровой котел Е-1-9 серии Е - стальной двух барабанный вертикальный водотрубный с естественной циркуляцией с экранированной топочной камерой и конвективным пучком, с ручной топкой паропроизводительностью 1 тонна пара в час с абсолютным давлением пара до 0,9 МПа (9,0 кгс/см2) и температурой на выходе до 170 С, может работать на твердом топливе - каменный и бурый уголь, на дровах, на газовом и жидком топливе. Устанавливается в паровых производственных котельных для выработки технологического пара, работает с принудительной подачей питательной воды.

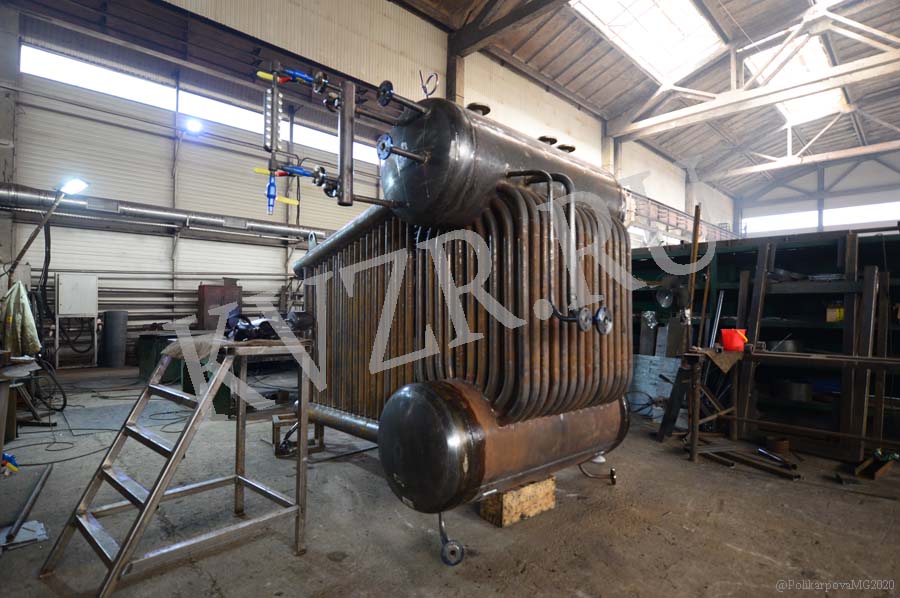

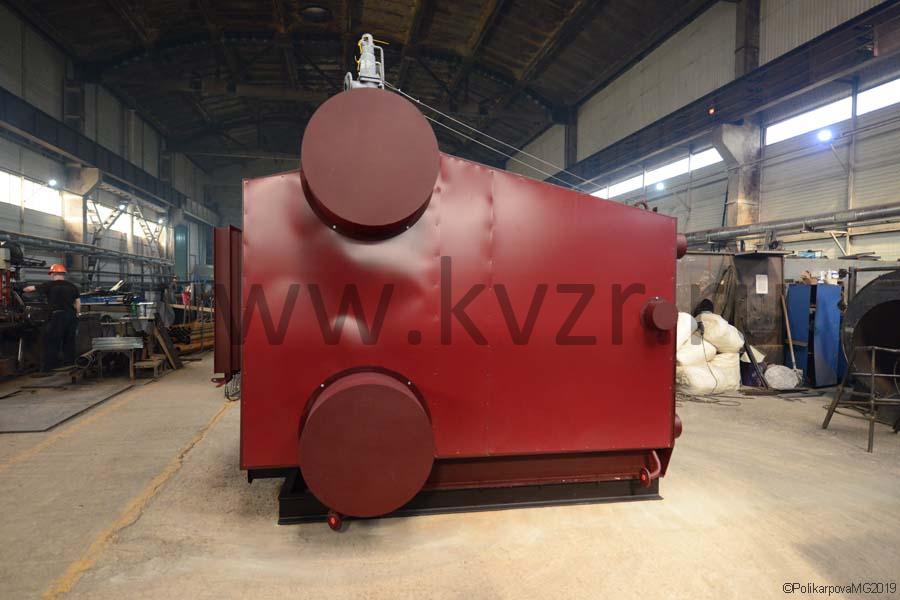

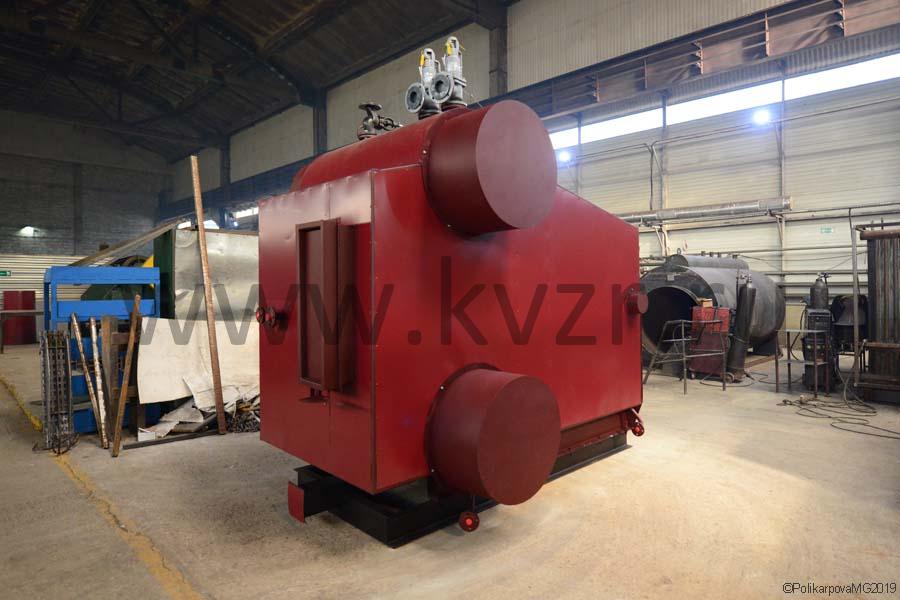

Паровой котел типа Е-1-9 имеет устройство из основных узлов - система трубная с барабанами, топка, трубная теплоизоляция с каркасом и обшивкой, система питания, система управления, тяговое устройство.

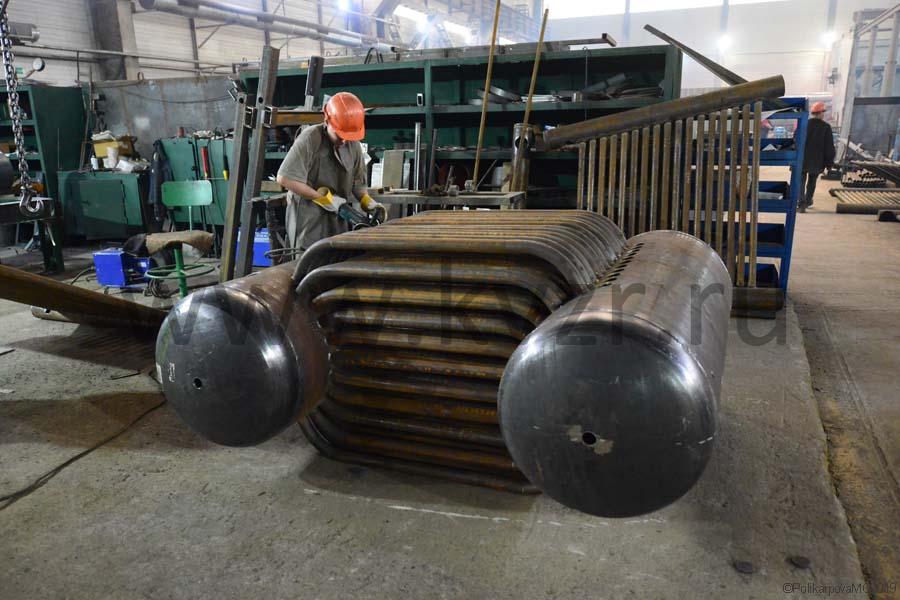

Трубная система, выполненная в газоплотном исполнении с применением в качестве радиационной поверхности топки цельносварных экранов. Верхний и нижний барабаны, соединены между собой пучком труб, образующих конвективную поверхность нагрева. Боковые топочные экраны, включены в циркуляционный контур котла через боковые коллекторы, которые вварены в барабаны, а также потолочный экран, вваренный в верхний барабан и поперечный фронтовой коллектор, сообщающийся с нижними коллекторами.

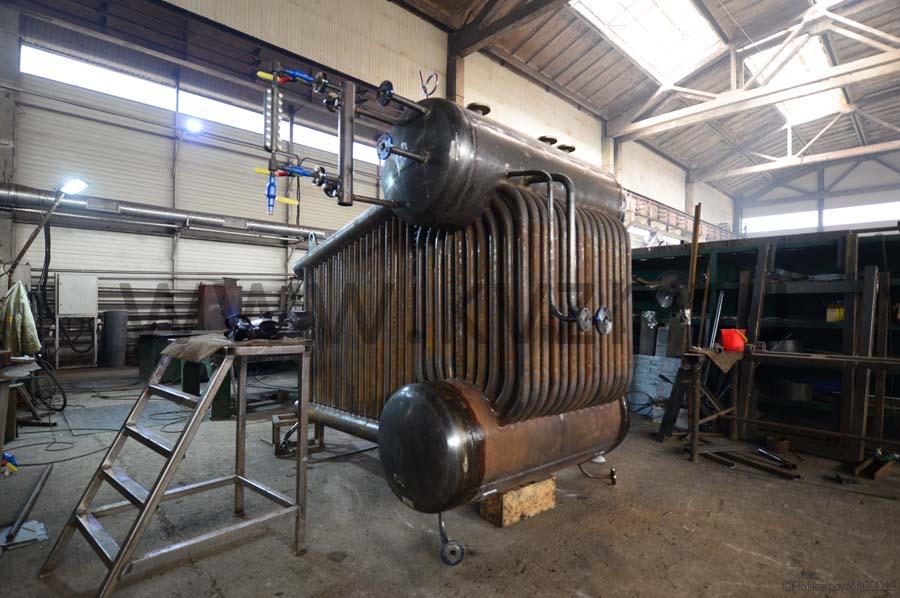

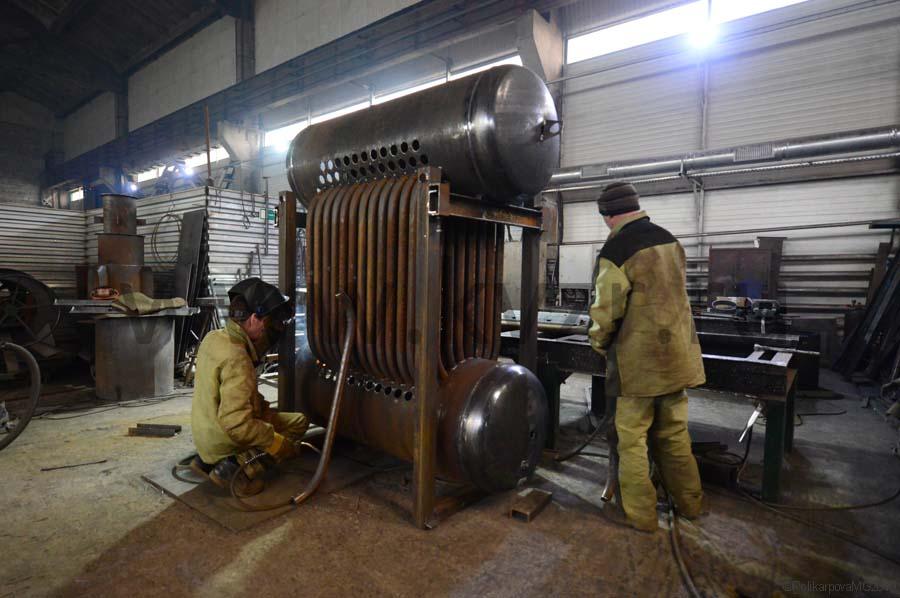

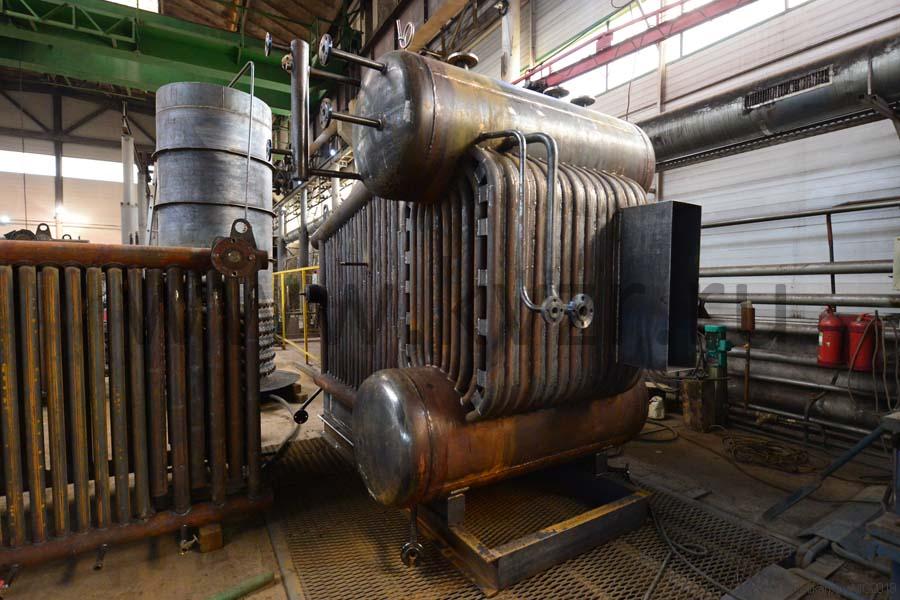

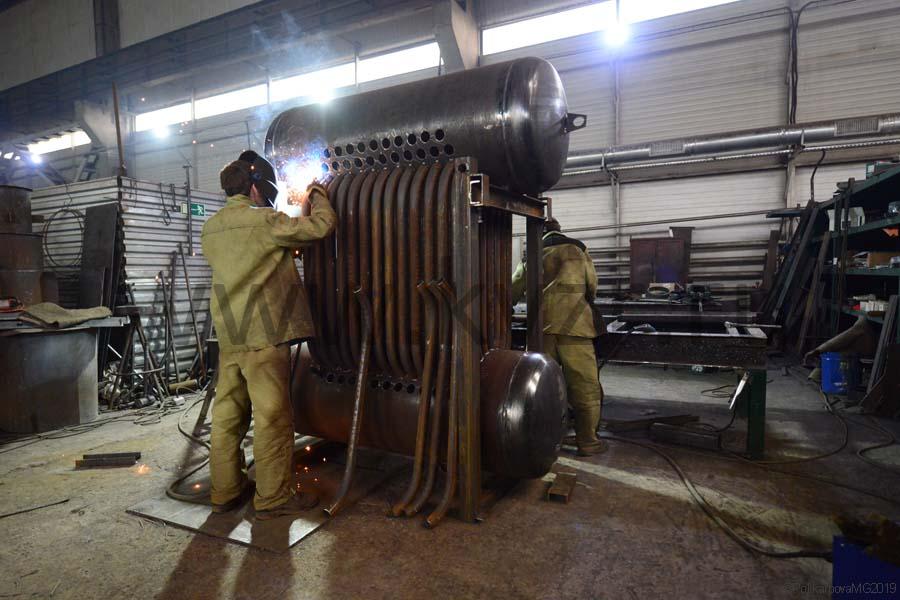

Трубная система котла Е 1 9

Для очистки и осмотра коллекторов на их торцевой части имеются лючки. Доступ во внутреннюю часть барабанов и к трубам конвективного пучка возможен благодаря люкам барабанов. В угольных Е1/9 в качестве лаза для осмотра внутренних поверхностей топки используется дверка для шурования угля. Трубы конвективного пучка разделены перегородкой из жаростойкой стали, которая меняет направление потока газа и улучшают условия теплообмена. На нижнем барабане и нижних коллекторах боковых экранов имеются продувочные штуцеры.

На днище верхнего барабана размещены патрубки водоуказательной арматуры и уровнемерной колонки. Датчиком уровня воды в котле служит уровнемерная колонка применяемая в качестве первичного прибора по регулированию уровня и защиты котла.

В верхней части обечайки верхнего барабана установлены штуцера для крепления пружинных предохранительных клапанов, главный пароотводящий штуцер, трубка крепления манометра, труба подвода питательной воды, внутри верхнего барабана смонтированы сепарационное устройство и труба ввода питательной воды.

Трубная система собрана на общей раме.

Обмуровка котла Е 1-9 выполнена минераловатными матами, уложенными на штыри, приваренные к мембранам трубной системы. Для крепления теплоизоляции, а также листов декоративной обшивки, на котле устанавливается сварной каркас, изготовленный из уголка. Фронт котла от колосников до уровня поперечного коллектора залит огнеупорным бетоном. Наружная декоративная обшивка, изготовленная из тонколистовой стали, предохраняет теплоизоляцию от разрушения и придает котлу эстетический вид.

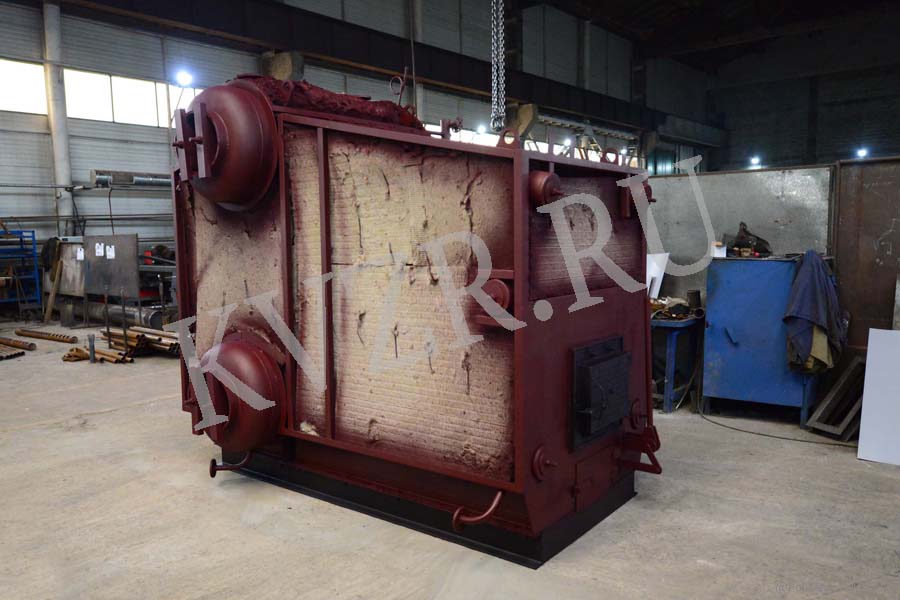

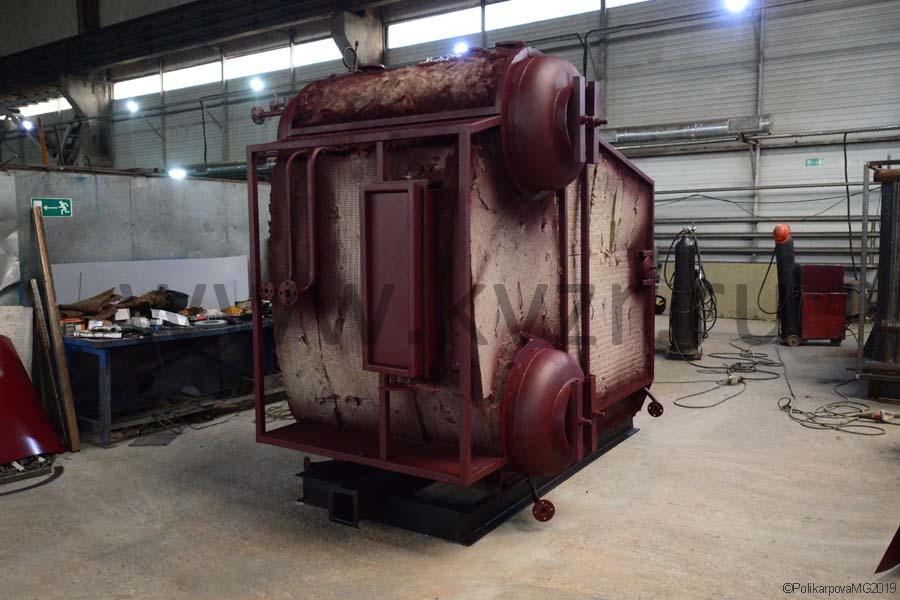

Обмуровка котла Е 1 9

Система питания котла парового Е 1-9 предназначена для заполнения котла водой и подпитки котла во время работы.

Система управления предназначена для автоматического управления и защиты котла.

Подача питательной воды производится питательным насосом. В соответствии с ГОСТ для паровых котлов должно быть установлено два насоса, рабочий и резервный. Дренажи и воздушники производят дренирование трубной системы от шлама и удаление скапливающего воздуха.

За котлом устанавливаются 2 предохранительных клапана марки 17с28нж.

Работа парового котла Е 1-9

Топливо сгорает в топке. Для обеспечения нормальной работы котла необходимо непрерывно подавать в топку к горячему топливу воздух обеспечивать определенную скорость движения горячих газов по газоходам котла и удалять из котла в атмосферу продукты горения.

Движение воздуха и продуктов горения в твердотопливном котле Е 1-9 осуществляется при помощи тягодутьевых устройств, включающих в себя дымосос и дутьевой вентилятор. Движение воздуха, и продуктов горения в газовом и жидкотопливном котле осуществляется при помощи вентилятора наддувной горелки.

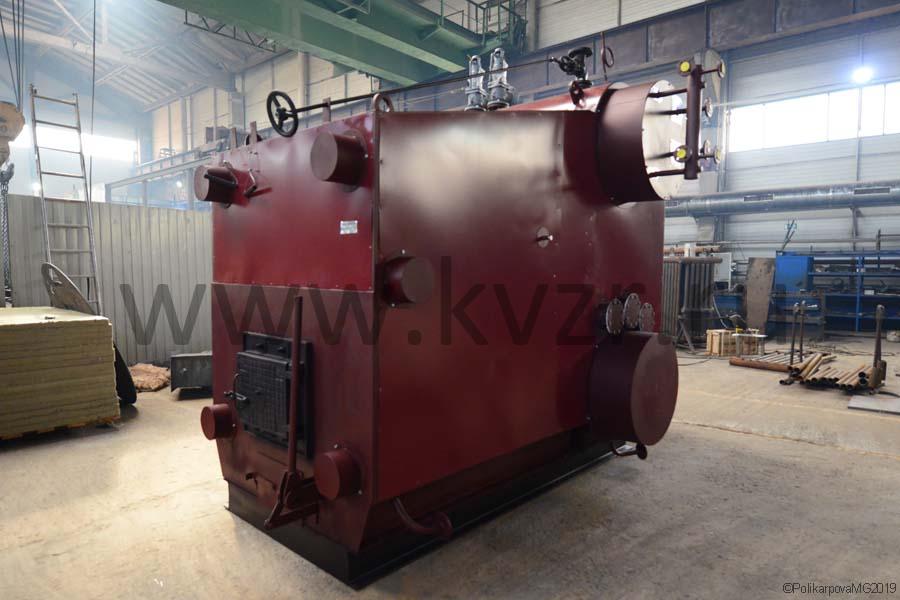

Топка котла Е 1 9

При сжигании топлива в топке котла образуются дымовые газы высокой температуры. Эти газы проходят по газоходам котла, омывая пучки труб, по которым движется (циркулирует) вода. В результате газы отдают воде часть своей теплоты и охлаждаются, а вода нагревается и превращается в пар, собирается в верхнем барабане котла. Воздух в топку подается вентилятором через зазоры в колосниках. Охлажденные дымовые газы с помощью дымососа через дымоходы и дымовую трубу удаляются в атмосферу. Горячие газы омывают трубную систему, нагревают воду и производят насыщенный пар температурой до 170 градусов. При необходимости котел может производить пар меньшей температуры.

Зависимость температуры пара в котле Е 1-9 от давления:

Температура пара, С° 115 120 130 140 150
Давление пара, МПа 0.07 0.1 0.17 0.26 0.38

Котел паровой Е 1/9 уголь должен работать с автоматикой. Заводская автоматика ограничивает предельно допустимые параметры работы и давление пара, управляет вентилятором и подпиточным насосом и регулирует уровень воды в барабане.

Температура сухого насыщенного пара в парогенераторе регулируется изменением давления пара, при необходимости снижения температуры необходимо выставить соответствующее давление пара на электроконтактный манометр по приведенной выше таблице соответствия давления и температуры.

Автоматика парового котла барабанного по заданному давлению производит управление дутьевым вентилятором и, следовательно, интенсивностью горения.

Вода для паровых котлов подготавливается в соответствии с требованиями руководства по эксплуатации, «Правилам технической эксплуатации тепловых энергоустановок» и ГОСТ Р 51232-98. Для подбора водоподготовительной установки требуется провести химический анализ воды.

Подключение парового котла Е 1-9 Р

Подключение и монтаж барабанного парового котла с давлением более 0.07 МПа и температурой пара более 115 градусов должно производится строго по проекту. Для работы парового котла Е 1-9 необходимо получить разрешение на ввод в эксплуатацию в Ростехнадзоре. Ростехнадзор проверяет правильность выполнения монтажных и пусконаладочных работ, а также соблюдения требований правил охраны труда.

Ориентировочная схема котла Е 1-9 и его подключения представлена на рисунке.

Схема подключения парового котла Е 1-9 Р

Схема парового котла Е 1 9

На нашем заводе вы можете купить паровой котел Е-1-9, также все необходимое для его подключения.

Безопасность котла

Безопасная эксплуатация котла обеспечивается выполнением требований:

  • Инструкции по эксплуатации;
  • Правил технической эксплуатации тепловых энергоустановок.

Требования к помещениям паровой котельной регламентируются СП 89.13330.2016 «Котельные установки».

Паровой котел Е 1-9 с барабанами должен управляться автоматикой безопасности, имеющей сертификат соответствия.

Одним из самых важных устройств, обеспечивающих безопасную эксплуатацию котла, является предохранительный клапан парового котла. Он обеспечивает сброс пара при превышении давления в котле свыше допустимого и предохраняет установку от разрушения. Необходимые условия монтажа и эксплуатации котла Е 1- представлены в паспорте и руководстве по эксплуатации.

Гарантии изготовителя

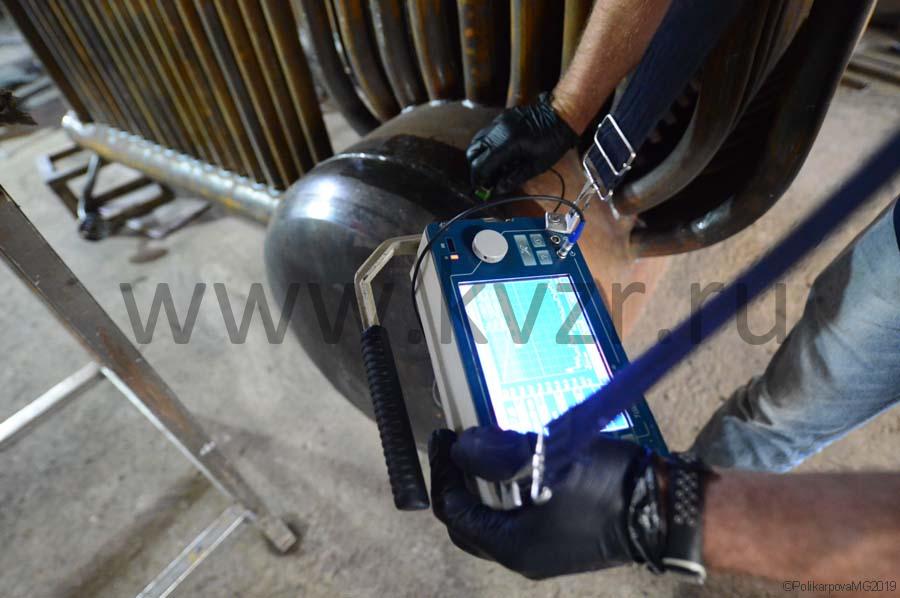

На заводе изготовителе барабанный котел Е 1-9 подвергается гидравлическому испытанию давлением 1,2 МПа (12 кгс/см2).

Гарантийный срок - 24 месяца со дня отгрузки с завода.

Гарантийное обслуживание включает в себя бесплатное устранение скрытых заводских дефектов, замену деталей и узлов вышедших из строя в период гарантийного срока при условии монтажа и эксплуатации оборудования Покупателем в соответствии с его назначением, технической документацией, техническими нормами, правилами ввода в эксплуатацию и эксплуатации данного оборудования.

Купить котел Е 1/9

Для того что бы купить котел Е 1/9 вы можете оформить заявку в отделе сбыта по телефону (38-52) 29-97-41 (42) либо оформить заявку он-лайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранной вами модели и рассчитают стоимость доставки до вашего региона и населенного пункта. Также предлагаем вам выполнить проект реконструкции паровой котельной.
