Паровые модульные котельные

Описание модульной паровой котельной установки

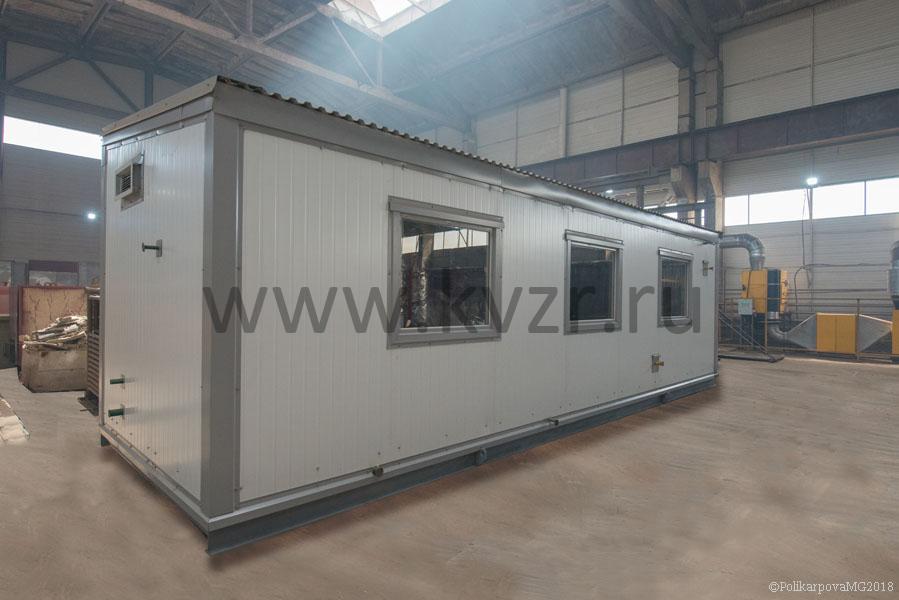

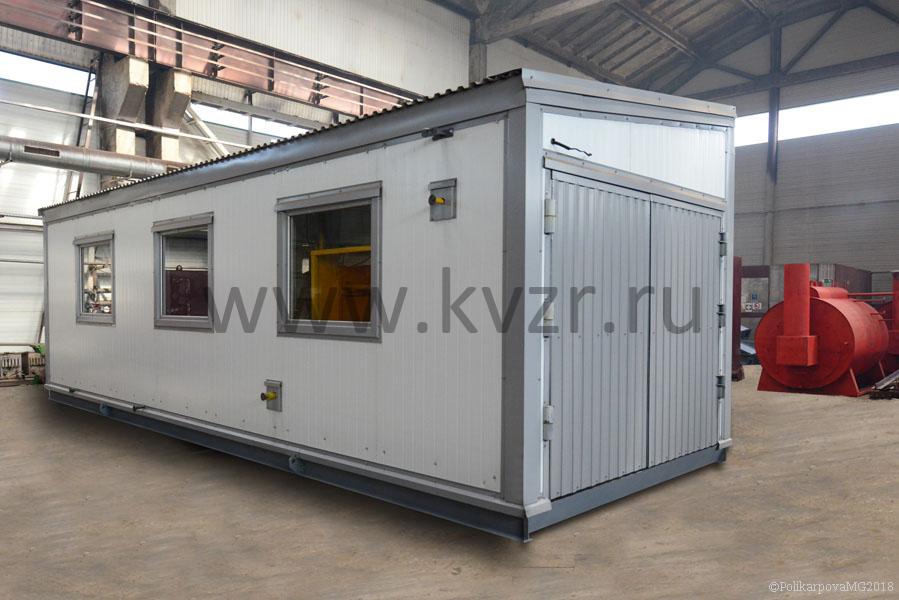

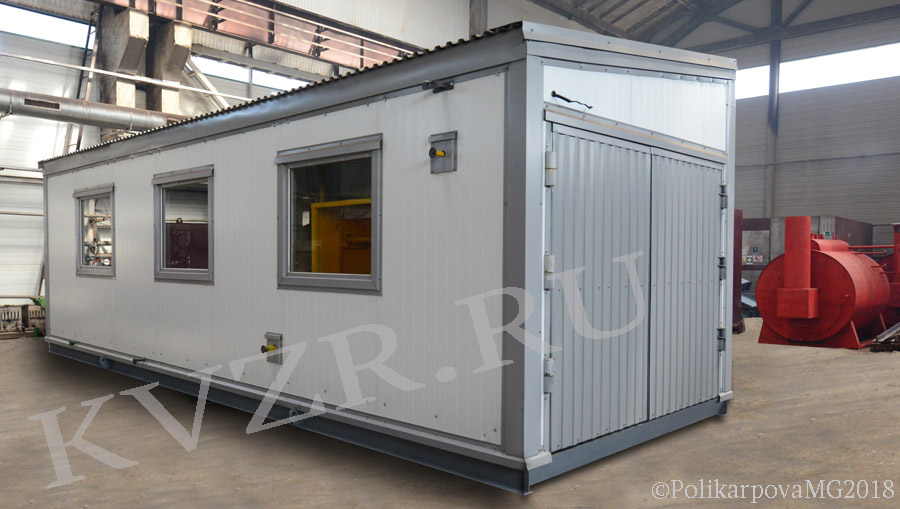

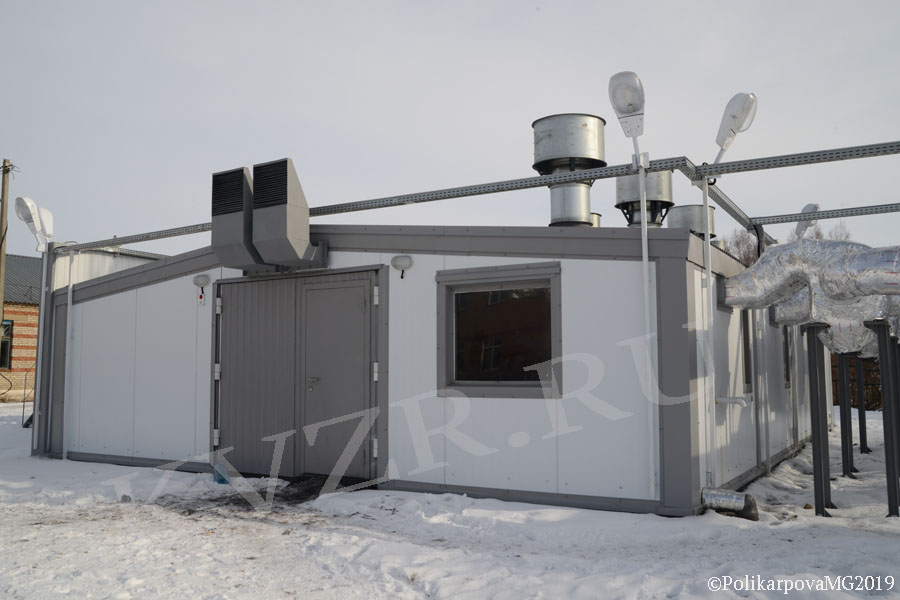

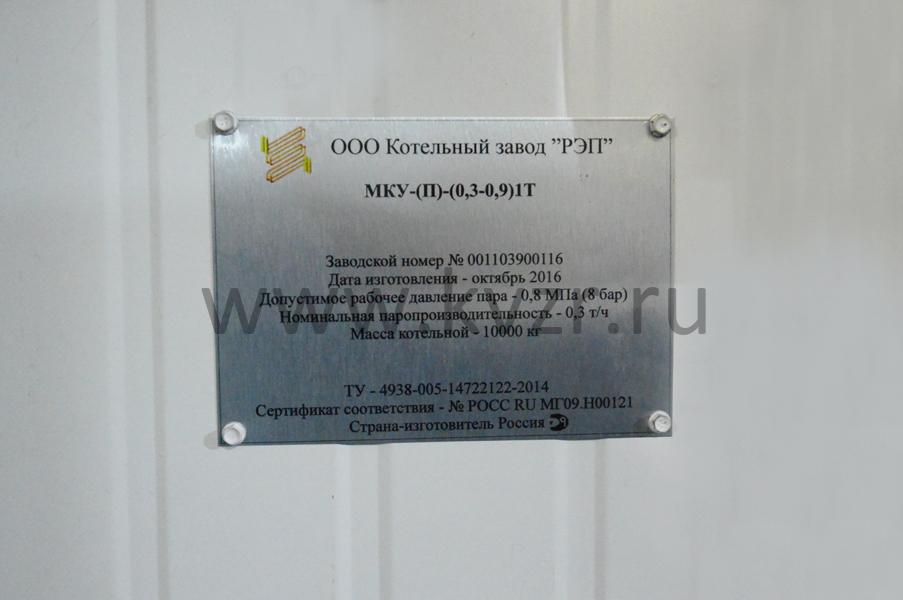

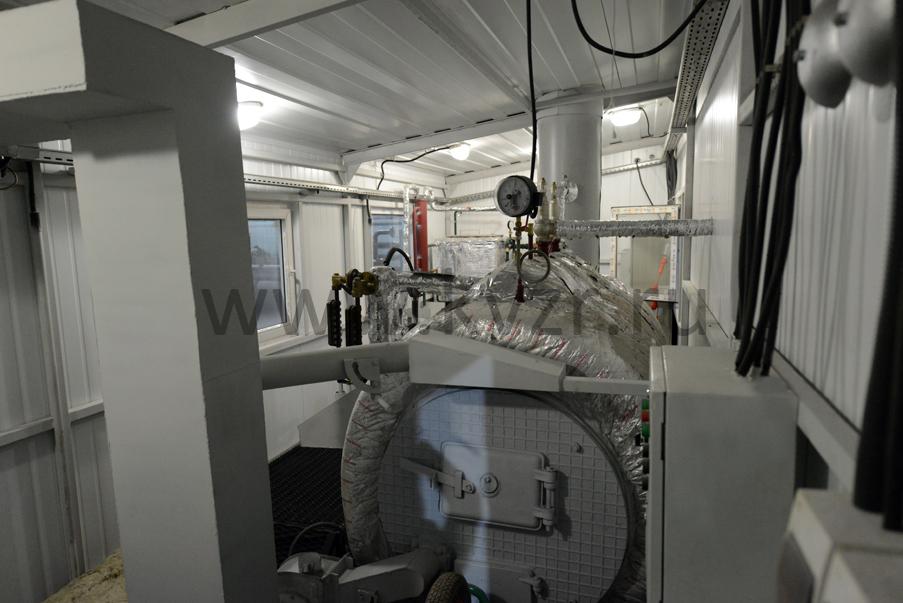

Модульные паровые котельные установки состоят из транспортабельных блоков максимальным размером 12*3,05*2,3(3,1) м и максимальной заводской готовностью с размещенным в нем технологическим и инженерным оборудованием, системой газоходов и дымовыми трубами.

Для обеспечения прохода и пространства между паровыми котлами и технологическим оборудованием и их обслуживания, согласно требованиям НД, между основными модулями с технологическим оборудованием могут устанавливаться  модуля вставки.

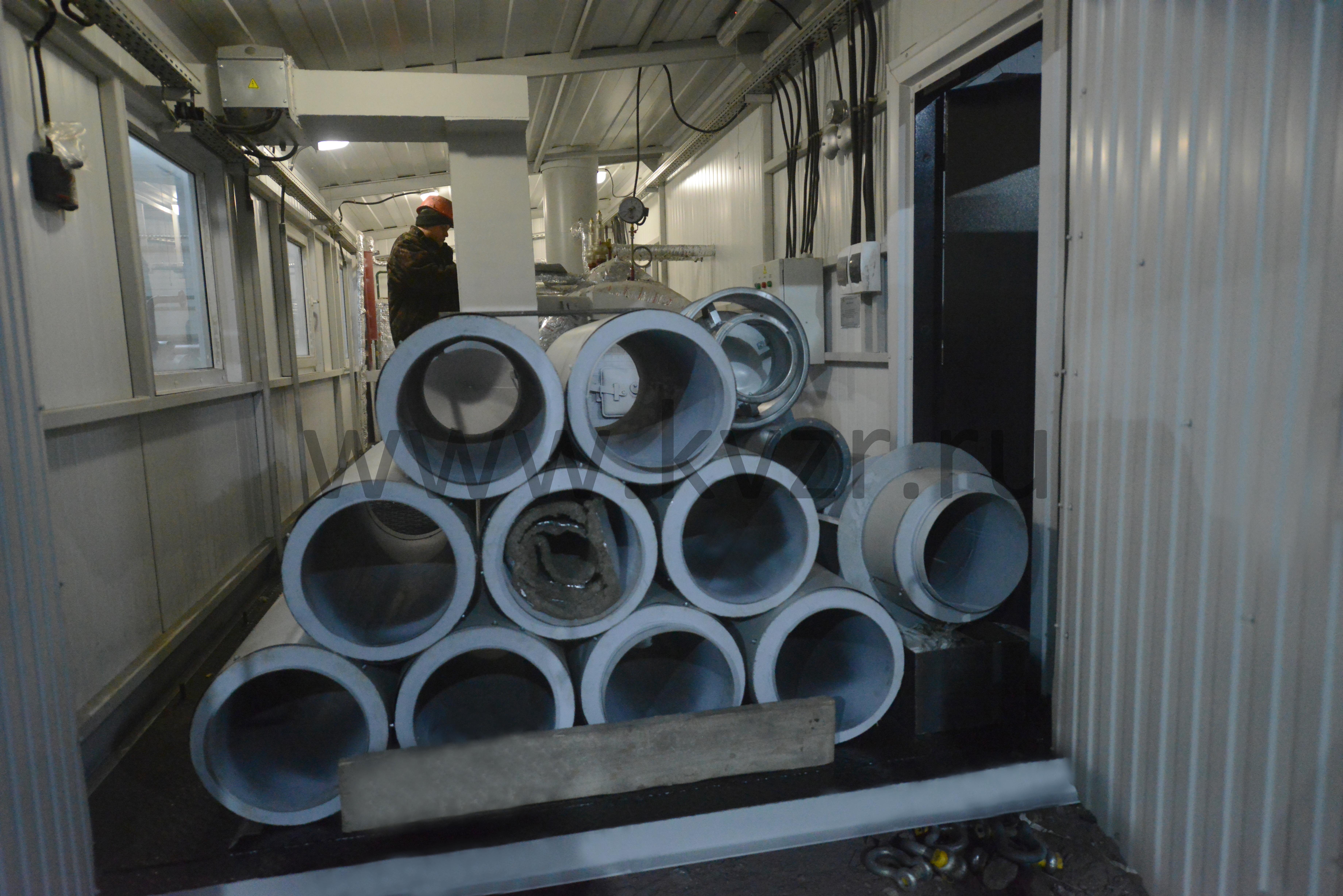

Модули монтируются на железобетонный фундамент. Модули поставляются в полной заводской готовности. Транспортабельные блоки соединяются на месте монтажа в котельный зал. Дополнительно требуется произвести монтаж секций дымовых труб и наружных элементов вытяжной вентиляции и электропитания котельной.

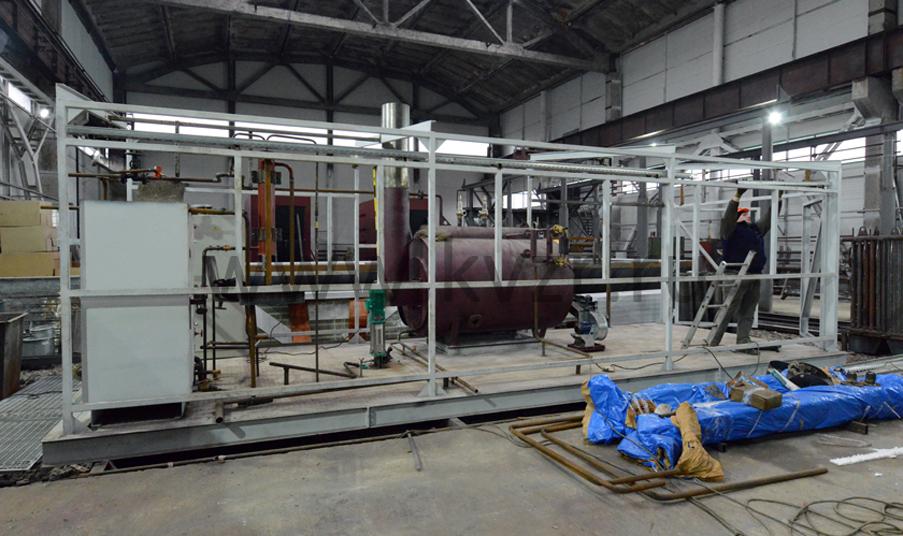

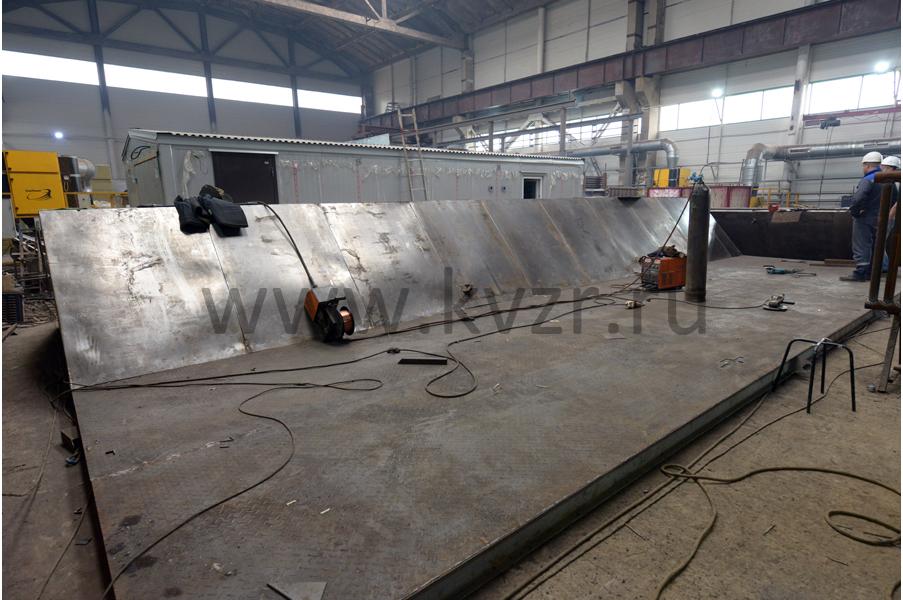

Блоки котельной состоят из основания, каркаса (стойки, ферма) и панелей каркасной конструкции. Основания, панели и перегородки утеплены минераловатной плитой. В модулях установлены противопожарные двери и пластиковые окна и смонтирована противопожарная система.

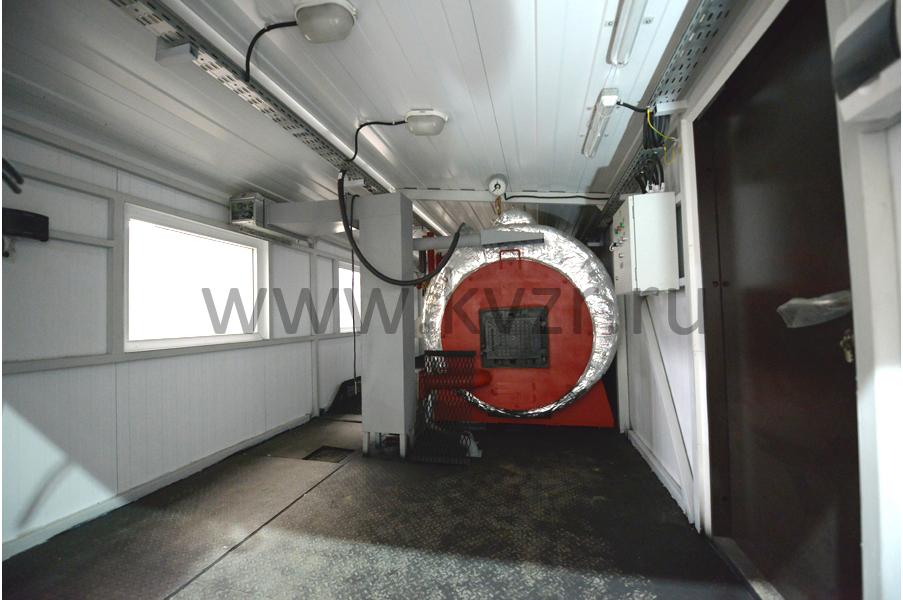

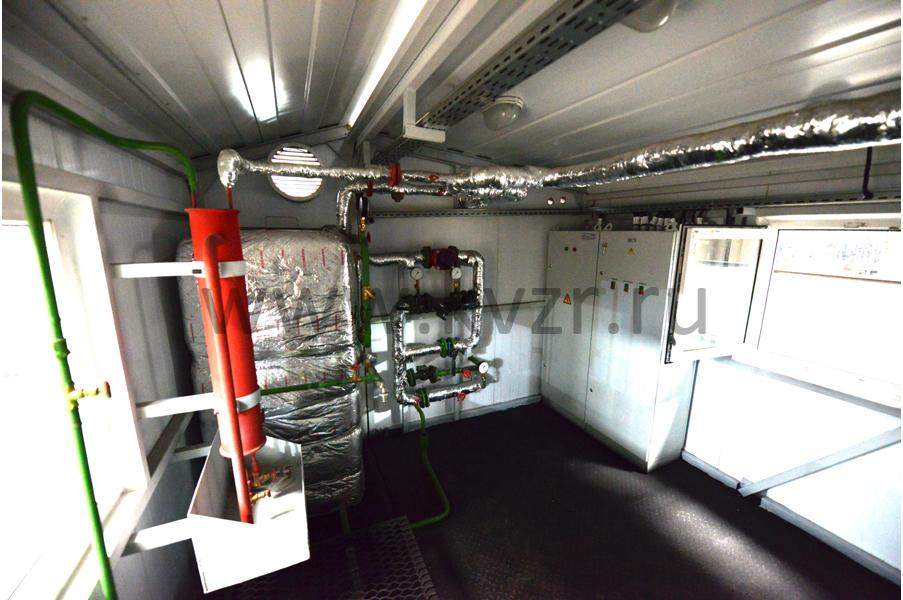

Устройство и работа паровой модульной котельной

Цикл выработки насыщенного пара осуществляется следующим образом:

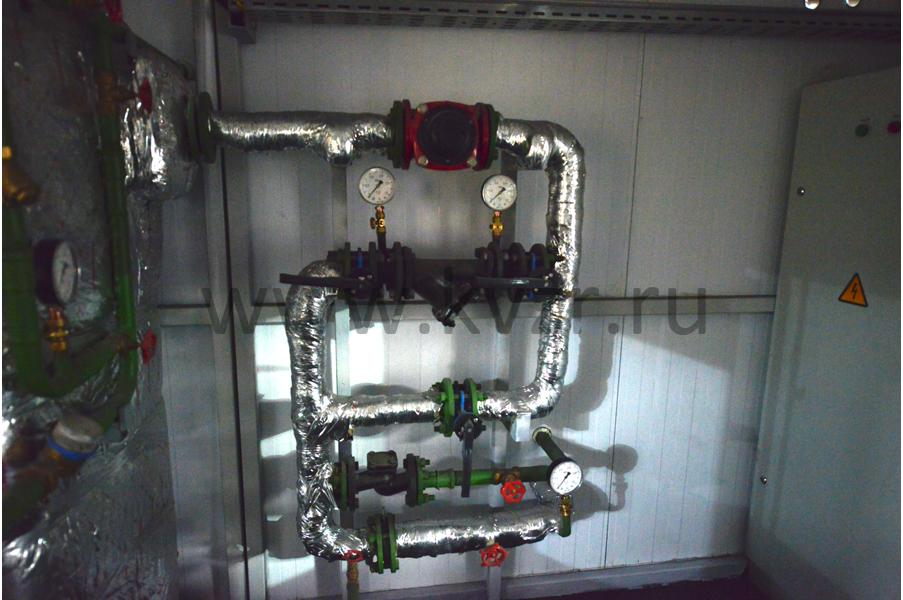

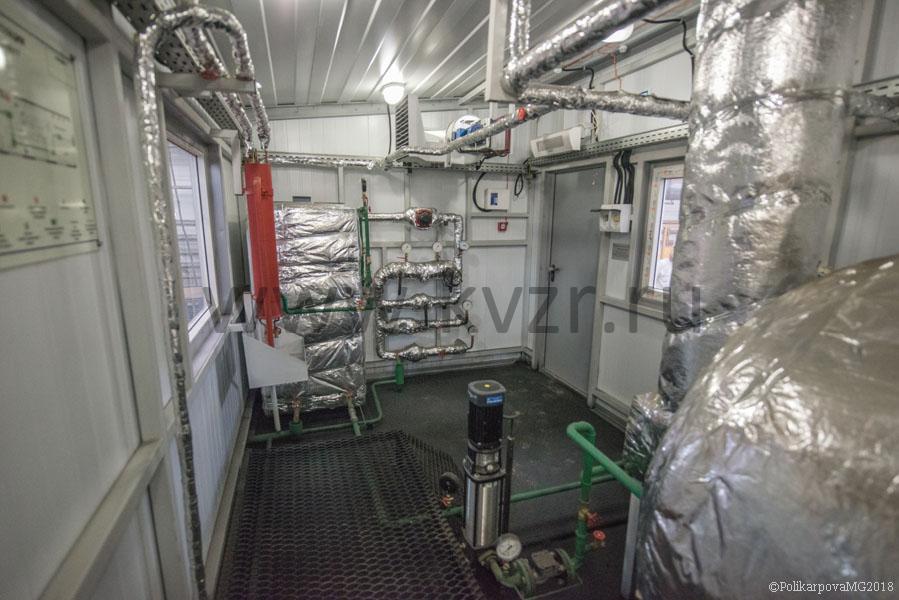

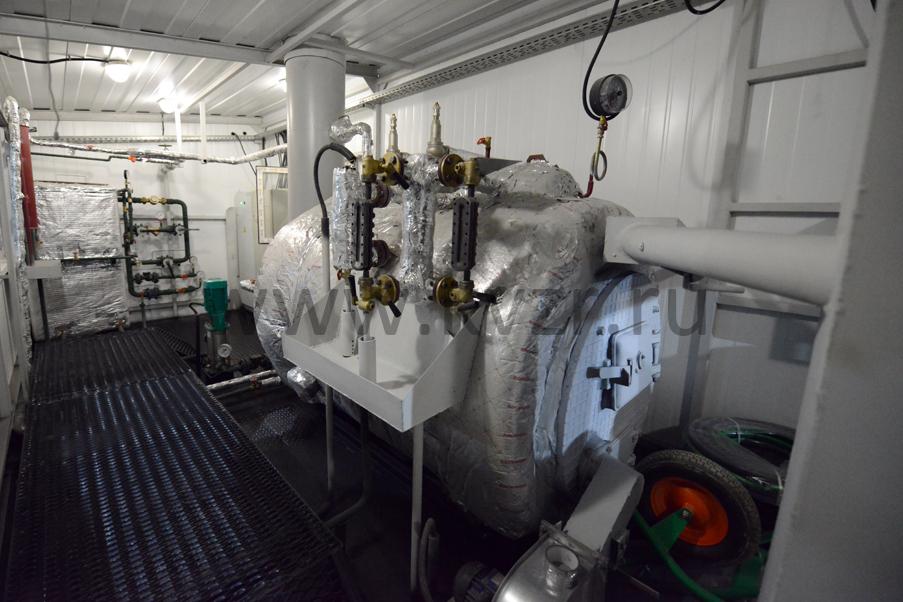

• вода питательная поступает по трубопроводу из бака запаса через на один из насосов системы питания котлов;
• насосом вода подается в трубопровод системы питания котлов, из которого через электромагнитный (соленойдный) клапан подается в котел, где нагревается и преобразуется в пар;
• по паропроводу пар поступает в паровую магистраль;
• отбор проб пара осуществляется из паропровода;
• пар по паропроводу отбора подается к охладителю проб;
• отбор проб котловой воды осуществляется из продувочного трубопровода;
• котловая вода по трубопроводу отбора подается к охладителю проб.

В воду, поступающую на питание паровых котлов из бака запаса воды, впрыскивается реагент для корректировки Ph и обескислороживания посредством двух водоподготовительных установок дозации реагента «Комплексон-6».

Расход пара, поступающего в паровую магистраль на технологические нужды, регулируется качественным методом за счет регулирования расхода топлива, подаваемого горелкой на горение. Регулирование производится через изменение настроек щита горелки и настройки паровой арматуры.

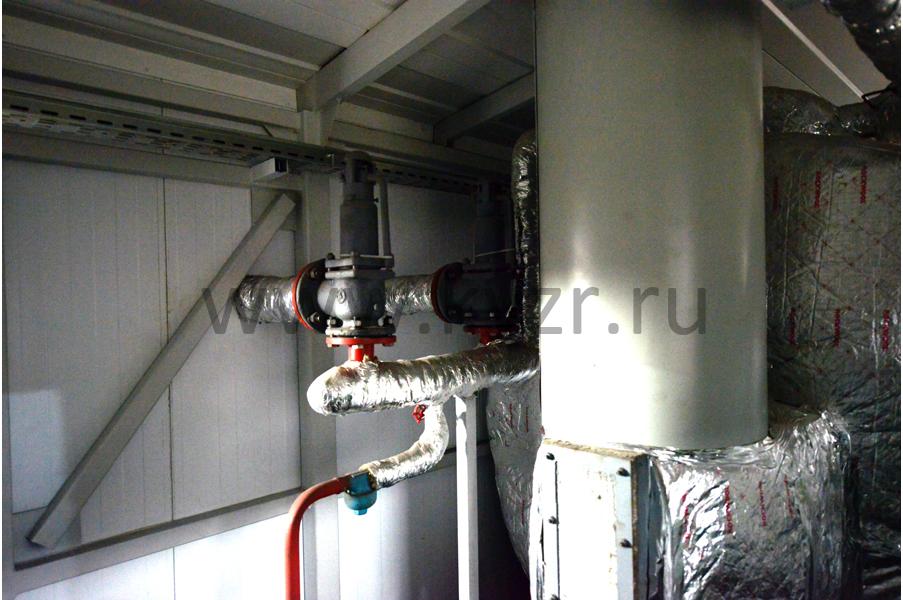

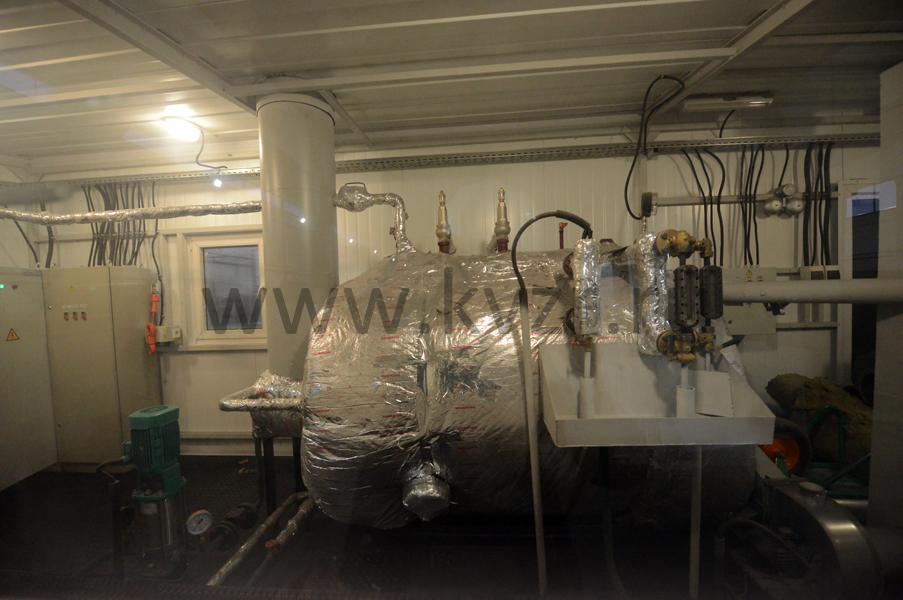

Для защиты котлов от превышения в них давления более рабочего давления (свыше 0,07 или 8,0 кг/см2) на паросборной камере котла установлены два предохранительных клапана.

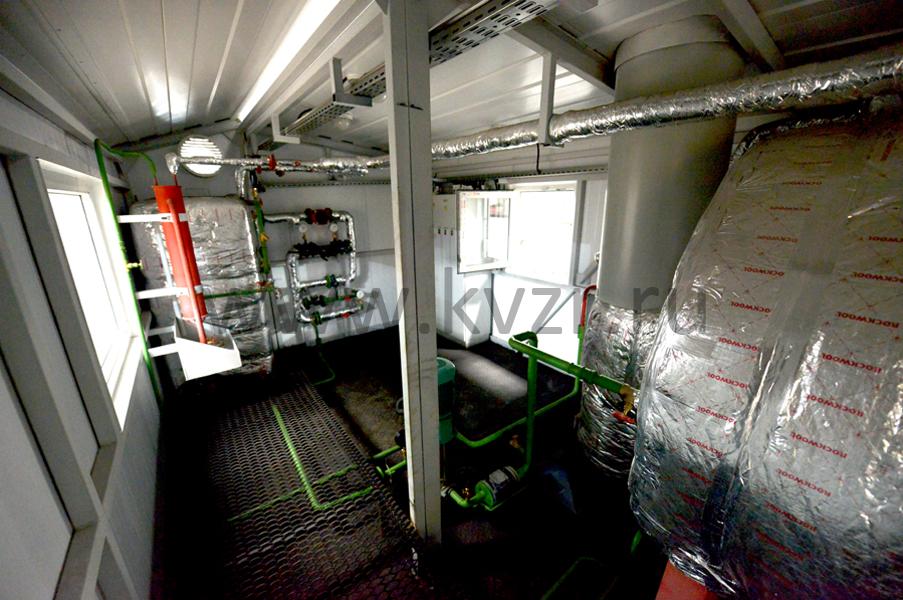

Исходная вода для питания парового котла из хозяйственно питьевого водопровода через расходомер и ионообменную установку по первой ветке, и конденсатопровода по второй ветке подается в бак запаса воды. Исходная вода из хозяйственно-питьевого водопровода для охлаждения проб отбора проб пара и котловой воды подается к охладителю проб минуя ионообменную установку. Для мойки полов в котельном зале, а также для подвода к сантехническому оборудованию осуществляется отбор воды из хозяйственно питьевого водопровода.

Отопление молуьной паровой котельной осуществляется за счет тепла, излучаемого тепломеханическим оборудованием.

Вентиляция котельной общеобменная, приточно-вытяжная естественная, рассчитанная для обеспечения установленных санитарно-гигиенических требований к температуре, влажности, скорости движения воздуха и содержанию вредных веществ в воздухе рабочей зоны.

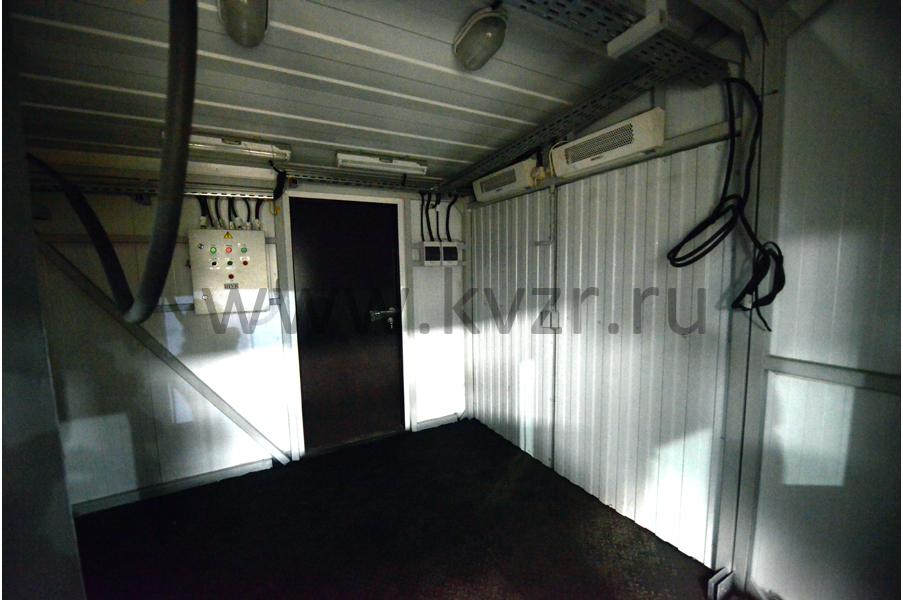

Электрооборудование модульной паровой котельной

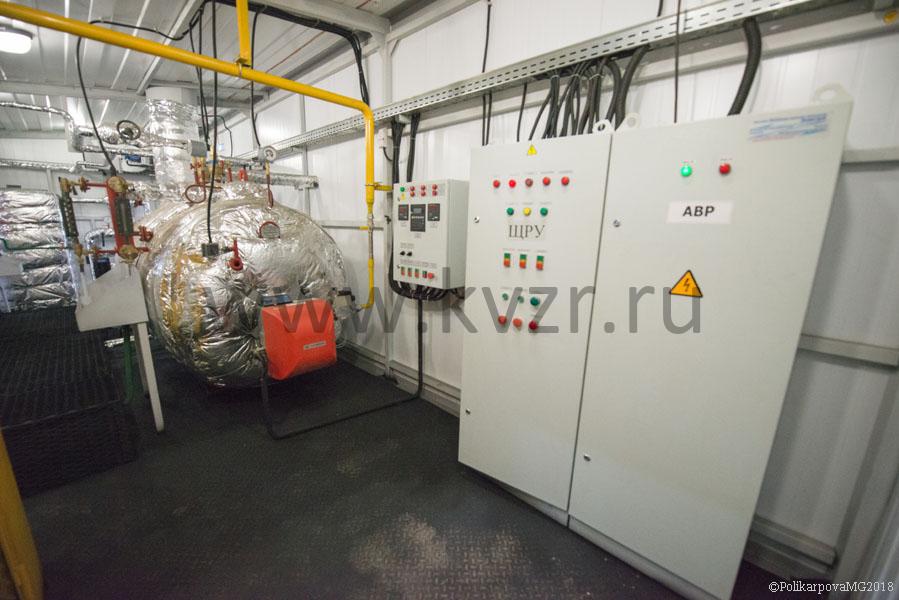

Модульная паровая котельная подключается на напряжение 380/220В осуществляемом от двух независимых источников питания. Внутреннее электроснабжение электроприемников 0,38кВ предусматривается от ВРУ, от которого через распределительные щиты ЩРУ получает питание ЩУС (щит управления и сигнализации котельной), ЩУКПГ (щит управления паровым газовым котлом), ЩУВ (щит управления вентиляционными установками) и щиты рабочего и аварийного освещения. Предусматривается автоматическое переключение питания котельной в случае аварии.

Распределение электроэнергии предусмотрено от ЩРУ, укомплектованных защитно-коммутационными аппаратами.

В модульной паровой котельной предусматривается рабочее, аварийное и ремонтное освещение.

Заземление корпусов электроприемников осуществляется при помощи нулевого защитного проводника распределительной сети.

В котельной предусматривается молниезащита, повторное заземление нулевого провода и защитное уравнивание потенциалов.

Автоматизация модульной паровой котельной

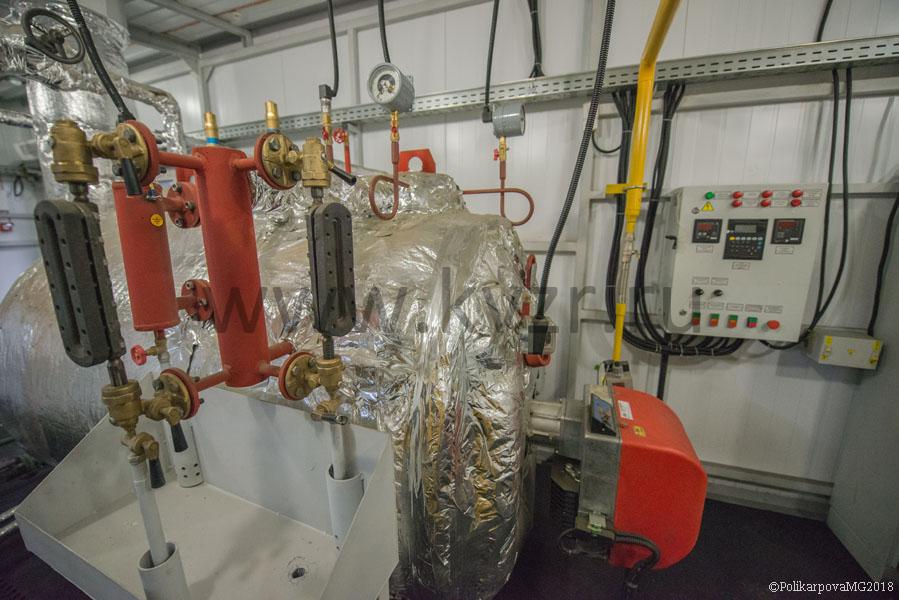

Автоматика, реализованная в щите управления котлом (ЩУК) обеспечивает аварийную остановку парового котла с индикацией причины аварии и подачей звукового сигнала, которая производится при:

• понижении уровня воды в котле ниже критического уровня;
• повышении уровня воды в котле выше критического уровня;
• повышении давления пара в котле;
• повышении или понижении давления газообразного топлива перед горелками;
• повышения давления в топке;
• понижении давления воздуха перед горелками;
• погасании факелов горелок;
• исчезновении напряжения в цепях защиты;
• неисправности цепей защиты.

Автоматика не позволяет пуск котла при выходе за пределы аварийных параметров. Автоматика может производить безаварийную остановку котла в режим ожидания при низком потреблении пара из магистрали, автоматическое регулирование паропроизводительности путем перевода режима работы горелки из «Большого» в «Малое» горение, так же производить контроль уровня воды в котле и производить автоматическую подпитку, путем управления электромагнитным (соленойдным) клапаном на линии подпитки котла.

Управление питательными насосами осуществляется как вручную, так и автоматически по давлению воды в общей питательной магистрали котлов.

Предусмотрено ручное управление электронагревателем и вентилятором приточной вентиляции.

Схемой автоматики котельной в щите управления вентиляцией (ЩУВ) предусмотрена защита электротэнов воздухонагревателя приточной вентиляции от перегрева, в щите управления и сигнализации котельной (ЩУС) предусмотрен контроль за работой паровых котлов: контроль и индикация аварийной остановки одного или обоих котлов, остановка в режим ожидания; контроль загазованности в котельном зале котельной посредством подключенных к щиту и установленных про месту датчиков загазованности, контроль за работай противопожарной сигнализации с выводом индикации о работе котельной на фронтальную панель щита и выводом сигнала на удаленный диспетчерский пульт посредством кабельной линии.

Автоматика обеспечивает светозвуковую индикацию о работе котельной с выводом дополнительного сигнала на удаленный диспетчерский пульт:

• паровой котел остановлен в режим ожидания;
• авария парового котла;
• пожар в котельной;
• утечка газа;
• загазованность котельного зала.

Автоматика отключает подачу газа в котельную и отключает питание щита управления котлом (ЩУК), электровоздуханагревателя и вентилятора приточной вентиляции при пожаре и (или) утечке газа.

Блочно модульная паровая котельная комплектуется пожарной сигнализацией. В состав пожарной сигнализации входит система светозвукового оповещения персонала.

Топливоподача модульной паровой котельной

В газовой паровой котельной

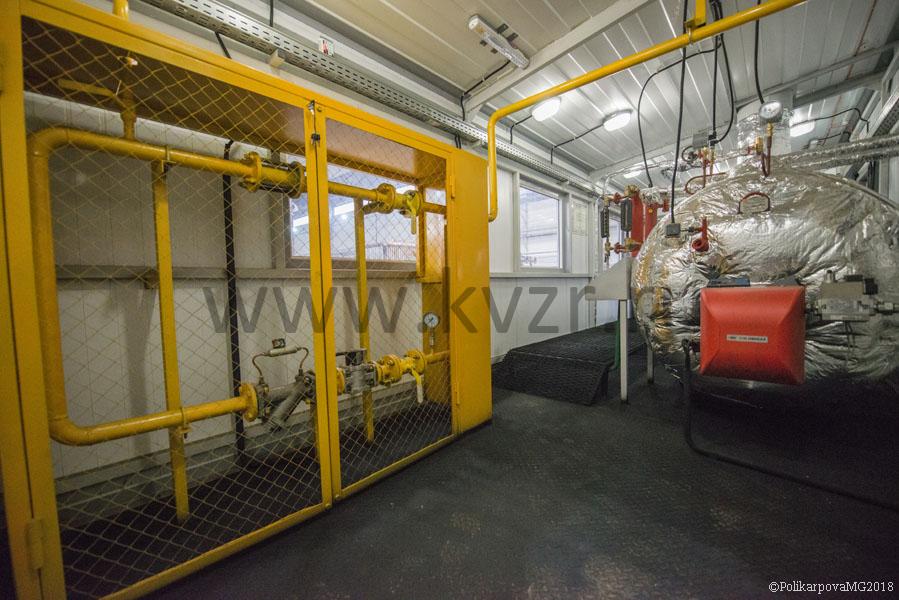

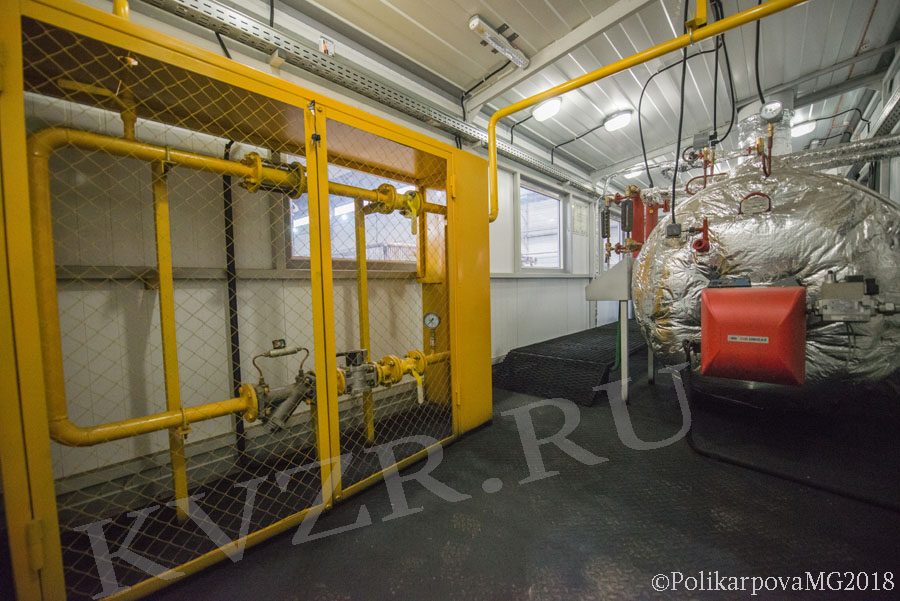

Подача природного газа к горелке парового котла производится от шкафного газорегуляторного пункта (ГРПШ), имеющего две ветки редуцирования газа: основную и резервную, с резервированием 100% производительности, укомплектованного узлом учета газа. На газопроводе внутри котельной на отводе газа к каждому котлу предусмотрена запорная арматура и быстродействующий запорный клапан.

Топливоподача в твердотопливной паровой котельной

В случае если модульная паровая котельная работает на твердом топливе, подача топлива в котел производится вручную. Регулирование паропроизводительности осуществляется путем изменения колличества загружаемого в паровой котел топлива.

Техническая документация блочно модульной паровой котельной

Техническая документация на блочно модульную котельную выполняется в соответствии с требованиями Постановления Правительства РФ от 16.02.2008 №87 «О составе разделов проектной документации и требованиях к их содержанию» и включает в себя:

• Раздел 5. «Сведения об инженерном оборудовании, о сетях инженерно-технического обеспечения, перечень инженерно-технических мероприятий, содержание технологических решений"
• Подраздел 1. «Система электроснабжения»
• Книга 3. «Котельная. Система внутреннего электроснабжения»
• Подраздел 2. «Система водоснабжения»
• Книга 3. «Котельная. Внутренняя система водоснабжения»
• Подраздел 3. «Система водоотведения»
• Книга 3. «Котельная. Внутренние системы водоотведения»
• Подраздел 4. «Котельная. Отопление, вентиляция и кондиционирование воздуха, тепловые сети»
• Книга 3. «Котельная. Внутренние системы отопления, вентиляции и кондиционирования воздуха»
• Подраздел 5. «Сети связи»
• Книга 3. «Котельная. Внутренние сети связи»
• Подраздел 6. «Система газоснабжения»
• Книга 3. «Котельная. Внутренняя система газоснабжения»
• Подраздел 7. «Технологические решения»
• Книга 3. «Котельная. Тепломеханические решения»,
• Книга 4. «Котельная. Автоматизация теплотехнических процессов»,

В проект паровой котельной не входит раздел проекта «тепловые сети» самого объекта, на котором будет размещатся котельная, эта работа выполняется отдельно.

и техническую документацию на котельную, включающую в себя:

• Паспорт паровой котельной;
• Руководство по эксплуатации;
• Графические приложения с отображением технической информации по котельной.

Отображение технической информации по котельной в руководстве по эксплуатации и графическом приложении предоставляется в объеме:

1) Текстовая часть:

• тепломеханические и технологические решения (ТМ);
• отопление и вентиляция (ОВ);
• внутреннее электроснабжение (ЭМО);
• комплексная автоматизация (АТМ);
• конструктивные решения (КР);
• водоснабжение и канализация (ВК);
• архитектурные решения (АР);
• Мероприятия по обеспечению пожарной безопасности, Охрана труда.

2) Графическая часть:

• тепломеханические и технологические решения (ТМ);
• отопление и вентиляция (ОВ);
• водоснабжение и канализация (ВК);
• внутреннее электроснабжение (ЭМО);
• комплексная автоматизация (АТМ);
• архитектурные решения (АР);
• конструктивные решения (КР).

Вся перечисленная выше документация передается Заказчику вместе с паровой модульной котельной.

После монтажа котельной на месте, Владелец котельной должен произвести пусконаладку. Пуско-наладочные работы проводятся специализированной организацией, имеющий оборудование и квалифицированный персонал по методике, утвержденной в Ростехнадзоре и соглассованной Владельцем котельной программе.

После пуско- наладки блочно модульная паровая котельная вводится в эксплуатацию.

Ввод паровой моудльной котельной в эксплуатацию

Блочно модульные котельные для производства пара,  вырабатывающие пар температурой более 115°С и давлением более 0,07 МПа, а также паровые котельные, работающие на газе подлежат регистрации в Ростехнадзоре в соответствии с

• Правилами технической эксплуатации тепловых энергоустановок, зарегистрированными в Минюсте РФ 02.04.2003 г., рег. №4358 утвержденными приказом Минэнерго РФ от 24 марта 2003 г. № 115
• Приказом Федеральной службы по экологическому, технологическому и атомному надзору от 07.04.2008 г. № 212 «Об утверждении порядка выдачи разрешений на допуск в эксплуатацию энергоустановок»

* Для газовых котельных и котельных с давлением пара более 0,07 МПа дополнительно требуется Экспертиза промышленной безопасности.
